Usinage d'arbres : Guide des matériaux, des méthodes et de la conception

L'arbre mécanique est l'élément fondamental de la conception des machines. Ces composants rotatifs, simples mais essentiels, servent à transmettre la puissance ou le mouvement d'un point à un autre, par exemple à une autre partie d'une machine ou à une autre machine.

Présents dans les moteurs, les réducteurs, les pompes et de nombreuses autres machines, les arbres sont conçus pour résister à de fortes contraintes de torsion et à des charges de flexion élevées lors de leur rotation. Par conséquent, la conception et la fabrication adéquates des arbres constituent une priorité absolue pour les ingénieurs des secteurs de l'automobile, de la production industrielle et de la production d'énergie.

Cet article explique les principes de base de l'usinage d'arbres, en examinant comment des procédés comme le tournage CNC sont utilisés pour fabriquer des arbres robustes pour toutes sortes d'applications.

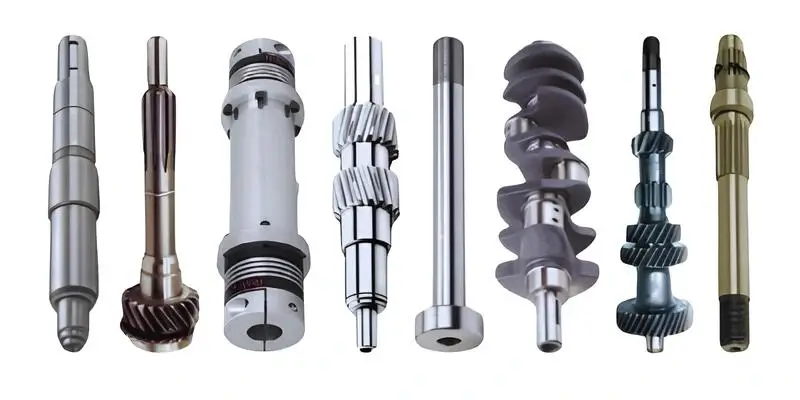

Qu'est-ce qu'un arbre ? Définition et fonctions mécaniques

Qu’est-ce qu’un arbre, exactement ? Le dictionnaire d’ingénierie McGraw-Hill propose la définition suivante : « Une pièce cylindrique en métal utilisée pour supporter des pièces de machine rotatives, telles que des poulies et des engrenages, afin de transmettre de la puissance ou du mouvement. »

Merriam-Webster propose une définition similaire du terme « arbre » en génie mécanique, le décrivant comme « une barre généralement cylindrique utilisée pour supporter des pièces rotatives ou pour transmettre de la puissance ou du mouvement par rotation ». Il convient de noter que cette définition des arbres laisse entendre l'existence d'arbres non cylindriques, tels que les arbres carrés et les arbres hexagonaux.

Comment fonctionne un arbre de transmission ?

De nombreuses applications industrielles utilisent ces composants de différentes manières. Cependant, leur fonctionnement reste globalement le même : ils transmettent la puissance, le couple et le mouvement de rotation d’un dispositif d’entraînement (comme un moteur thermique) à un autre composant de la machine.

Les principales fonctions d'un arbre sont :

• Transmission de puissance par connexion de sources d'alimentation à des composants nécessitant de l'énergie
• Transmission du couple (force de rotation) d'un composant moteur à un composant entraîné
• Supporter les pièces rotatives, telles que les engrenages et les roulements, et les maintenir en place pendant leur rotation.
• Résister à des forces importantes telles que les contraintes de cisaillement, la flexion et la torsion

Types courants d'arbres industriels

Les différents types de manches peuvent être classés selon leur fonction ou leur forme. Ce guide présente ces deux distinctions, en abordant d'abord trois types fonctionnels importants de manches, puis les différentes formes de manches utilisables.

Arbres de transmission

Les arbres de transmission constituent l'un des principaux sous-types d'arbres. Ils servent à transférer la puissance entre une source d'énergie et une machine entraînée qui absorbe cette puissance.

Parmi les exemples d'arbres de transmission, on peut citer les arbres de ligne servant à distribuer la puissance centralisée, les arbres intermédiaires reliant les arbres moteurs et menés, et les arbres de transmission automobiles qui transfèrent la puissance du moteur au différentiel.

Arbres de machines

Alors que les arbres de transmission relient des systèmes distincts, les arbres de machine sont des composants internes à une machine qui transmettent la puissance en interne.

Parmi les exemples d'arbres de machines, on peut citer les vilebrequins qui convertissent un mouvement alternatif en mouvement de rotation et les arbres à cames qui contrôlent le mouvement des soupapes.

Arbres d'essieu

Les essieux peuvent être considérés comme un type d'arbre distinct, généralement utilisé pour entraîner les roues des automobiles et supporter le poids du véhicule.

Sur une voiture à propulsion arrière, l'essieu est relié au différentiel, qui reçoit sa puissance du moteur via un arbre de transmission.

Différentes formes et configurations de tiges

Le tableau ci-dessous différencie les différents types d'arbres selon leur forme et leur conception, en indiquant les principaux avantages et la finalité de chacun.

Sélection des matériaux pour l'usinage des arbres

Le matériau le plus courant pour les manches standard est l'acier doux. Cependant, d'autres matériaux comme le nickel ou le titane peuvent être utilisés pour une meilleure résistance. La liste ci-dessous détaille les meilleurs matériaux pour les manches et leurs principaux avantages.

• acier au carboneLes aciers au carbone, et notamment l'acier doux, sont les métaux les plus économiques et les plus polyvalents pour la fabrication d'arbres. Ils présentent une bonne résistance et une bonne usinabilité.
• InoxDes arbres en acier inoxydable peuvent être nécessaires pour les applications exigeant une résistance accrue à la corrosion, comme dans les environnements marins ou pour la transformation des aliments.
• AluminiumLes arbres en alliage d'aluminium sont plus légers et peuvent être utilisés dans des applications où un bon rapport résistance/poids est requis, comme dans l'automobile ou l'aérospatiale.
• TitaneLes tiges en titane offrent un bon niveau de résistance à la corrosion, à la température et un bon rapport résistance/poids, ce qui les rend utiles dans l'aérospatiale et d'autres domaines.
• NickelLe nickel et les alliages de nickel peuvent être utilisés dans la fabrication d'arbres lorsque la résistance à la corrosion, la résistance à la température et la résistance à la fatigue sont des priorités élevées.
• LaitonLes arbres en laiton peuvent être utilisés lorsque des propriétés antimicrobiennes, un faible frottement et une bonne usinabilité sont requis.

Procédés d'usinage et de fabrication d'arbres de précision

La fabrication d'arbres implique généralement le forgeage, l'extrusion ou le laminage pour créer la barre de métal allongée, suivis de procédés d'usinage CNC de précision comme le tournage CNC, le fraisage CNC et la rectification de précision pour obtenir les caractéristiques et dimensions finales.

1. ForgerLe chauffage du métal et l'application de forces de compression créent la forme de base de l'arbre, lui assurant une excellente structure granulaire pour une résistance maximale.
2. Usinage CNCL'arbre de base est fraisé, tourné ou usiné d'autres manières (voir section ci-dessous) pour créer des caractéristiques ; par exemple, un arbre étagé peut être créé à l'aide d'un tour CNC en faisant tourner l'arbre dans un mandrin pendant qu'un outil de coupe à un seul point enlève de la matière.
3. FinitionDes procédés comme le meulage sont utilisés pour ajuster l'arbre et obtenir des tolérances précises, tandis que le polissage et d'autres méthodes sont utilisés pour ajuster la finition de surface de l'arbre.
4. Traitement thermiqueDes traitements tels que le durcissement, le revenu et d'autres procédés peuvent être mis en œuvre pour améliorer la durabilité de l'arbre.

Découvrez-en plus sur les services d'usinage CNC de 3ERP.

Tournage CNC

Les tours CNC sont utilisés de plusieurs manières lors de la production d'arbres, notamment pour l'ébauche et la finition, la création d'arbres étagés, le tournage conique pour la production d'arbres coniques, le filetage, la production de rainures et le tronçonnage.

Apprenez-en davantage sur les services de tournage CNC de 3ERP.

Fraisage CNC

Le fraisage CNC d'arbres consiste à créer des caractéristiques sur l'arbre ou à ajuster sa géométrie. Les fraiseuses CNC sont utilisées pour usiner des rainures de clavette et des fentes dans les arbres clavetés, réaliser des rainures longitudinales dans les arbres cannelés et usiner des méplats et des contours.

Apprenez-en davantage sur les services de fraisage CNC de 3ERP.

Rectification CNC

La rectification CNC d'arbres est généralement utilisée pour obtenir un état de surface fin et des tolérances serrées, plutôt que pour créer des caractéristiques sur l'arbre. La rectification peut également servir à corriger les déformations dues au traitement thermique.

Apprenez-en davantage sur les services de rectification CNC de 3ERP.

Usinage d'arbres longs : défis et techniques avancées

Alors que de nombreux arbres sont relativement courts et rigides, l'usinage des arbres longs présente des défis supplémentaires en matière d'ingénierie et de fabrication. Les arbres longs se caractérisent généralement par un rapport longueur/diamètre (L/D) élevé, ce qui les rend plus sujets à la déformation, aux vibrations et à l'instabilité dimensionnelle lors de l'usinage. En termes d'usinage, un rapport L/D compris entre 10:1 et 20:1 est considéré comme difficile, tandis que tout rapport supérieur à 30:1 (comme celui d'une vis-mère élancée ou d'un rouleau de papeterie) est classé comme arbre « extra-long ».

Les arbres longs sont couramment utilisés dans :

• Systèmes de propulsion marine
• Équipement pétrolier et gazier
• Rouleaux industriels
• Systèmes de transmission de puissance
• Composants aérospatiaux

Principaux défis de l'usinage des arbres longs

Déflexion et flexion

Du fait de leur géométrie élancée, les arbres longs peuvent se courber sous l'effet des forces de coupe. Même une faible pression de l'outil peut entraîner une déformation mesurable, affectant la circularité et la précision dimensionnelle.

Vibrations et bavardages

Un rapport L/D élevé accroît la sensibilité aux vibrations lors du tournage ou de la rectification. Ces vibrations peuvent endommager l'état de surface et réduire la durée de vie de l'outil.

Dilatation thermique

Lors de cycles d'usinage prolongés, l'accumulation de chaleur peut provoquer une dilatation, entraînant des écarts de tolérance.

Maintenir la rectitude

Il est essentiel d'obtenir et de maintenir une rectitude sur toute la longueur de l'arbre, notamment dans les applications nécessitant un équilibrage rotationnel précis.

Techniques utilisées dans l'usinage des arbres longs

Pour relever ces défis, les fabricants utilisent plusieurs techniques spécialisées :

Lunette fixe et lunette fixe

Les tours CNC utilisent des lunettes fixes ou des lunettes de suivi pour soutenir l'arbre pendant la rotation, minimisant ainsi la déviation et les vibrations.

Support de contre-pointe

Le supportage de l'arbre entre centres améliore la rigidité et maintient la concentricité.

Paramètres de coupe optimisés

Des forces de coupe réduites, des vitesses d'avance appropriées et des outils affûtés contribuent à réduire les forces de flexion.

Ébauche et finition en plusieurs étapes

L'ébauche est réalisée par étapes afin de minimiser les contraintes, suivie d'une finition de précision pour obtenir des tolérances serrées.

Rectification de précision pour la rectitude

Après traitement thermique, les arbres longs subissent souvent une rectification cylindrique pour corriger les déformations et obtenir des tolérances de rectitude et de circularité strictes.

Équilibrage dynamique

Pour les applications à grande vitesse, les arbres longs peuvent nécessiter un équilibrage dynamique afin d'assurer une rotation fluide et de réduire les vibrations en service.

Considérations relatives aux matériaux pour les arbres longs

Le choix des matériaux est particulièrement important pour l'usinage des arbres longs. Les aciers alliés sont couramment utilisés en raison de leur haute résistance et de leur tenue à la fatigue. Dans les applications où le poids est un facteur critique, l'aluminium ou le titane peuvent être privilégiés, bien que des mesures de rigidité supplémentaires puissent s'avérer nécessaires du fait de leur rigidité inférieure à celle de l'acier.

En combinant des dispositifs de fixation avancés, des stratégies d'usinage optimisées et des méthodes d'inspection de précision telles que la mesure par machine à mesurer tridimensionnelle et les tests de rectitude, les fabricants peuvent produire des arbres longs qui répondent aux exigences industrielles strictes en matière d'alignement, d'équilibrage et de durabilité.

Exemple de flux de travail : Usinage CNC d'un arbre étagé

Un arbre étagé ou à épaulement est un bon exemple de ce qu'un tour à commande numérique peut réaliser à partir d'une simple barre.

Le processus débute par la conception, qui définit la longueur, les diamètres et l'emplacement des épaulements de l'arbre étagé, ainsi que les congés, les chanfreins et les tolérances. (Le client fournit généralement cette conception, tandis que 3ERP se charge du reste.) Le modèle CAO est ensuite converti en trajectoires d'outils FAO pour la machine CNC.

Le diamètre de la barre choisie doit être légèrement supérieur au diamètre maximal ou à l'épaulement, et le matériau doit être adapté à l'application finale. (3ERP peut vous accompagner dans le choix du matériau si nécessaire.) Une fois ces décisions prises, la barre métallique est fixée dans un mandrin ou une pince sur le centre de tournage CNC.

Le dressage est effectué à l'extrémité, suivi d'un ébaucheur, d'abord sur le plus grand diamètre, puis sur les plus petits. Ensuite, des passes de finition permettent d'affiner la géométrie de l'arbre et de former des épaulements nets. Les chanfreins et les congés sont réalisés aux endroits prévus.

L'arbre est ensuite découpé, puis soumis aux finitions de surface nécessaires et contrôlé par une machine à mesurer tridimensionnelle (MMT) afin de garantir sa conformité. L'arbre fini est ensuite livré au client.

Conception pour la fabrication (Df)M) Conseils pour les tiges

La conception des arbres mécaniques exige le respect des principes de conception pour la fabrication (DfM). Ceci garantit que les arbres sont conçus pour résister à des contraintes importantes et interagir harmonieusement avec les composants qui les relient. Vous trouverez ci-dessous quelques conseils de base en matière de DfM pour les arbres.

• Définir d'abord les charges et l'agencement: placez les pièces rotatives telles que les engrenages, les poulies et les roulements sur le dessin CAO, puis construisez la géométrie de l'arbre en fonction des forces et du couple que l'arbre devra supporter.
• Laissons les forces déterminer le diamètre: dessiner l'arbre et les forces de poussée et de traction qui s'exercent sur lui, déterminer ce que supportent les roulements, puis trouver où l'arbre se courbe le plus et quelle est la torsion qu'il subit avant de choisir le diamètre.
• Conception axée sur la rigidité et la résistance: limiter la déflexion et la torsion ainsi que la contrainte maximale, en particulier dans les sections critiques.
• Surveillez le rapport L/D (minceur)Les arbres longs et fins se déforment davantage et peuvent vibrer ; il est donc conseillé d'utiliser des diamètres plus importants ou d'ajouter des supports si nécessaire.
• Réduisez les concentrations de stress: évitez les angles vifs et les rainures profondes ; utilisez plutôt des congés et des transitions douces, notamment sur les pièces comme les arbres clavetés.
• Cadeau»surspécifier la précision : Exigez des tolérances dimensionnelles strictes uniquement pour les pièces qui doivent s'ajuster avec précision (comme les roulements et les joints d'étanchéité). Autorisez des tolérances plus larges ailleurs afin de réduire les coûts et de simplifier la fabrication.
• Choisir les matériaux en fonction des compromisAcier au carbone = faible coût, acier allié = résistance/fatigue, acier inoxydable = résistance à la corrosion, aluminium = léger ; le traitement thermique améliore la résistance mais augmente le coût et le risque de déformation.

Pourquoi choisir 3ERP comme partenaire pour vos projets d'arbres sur mesure ?

Forte de plus de 15 ans d'expérience dans le prototypage et la fabrication de pièces métalliques, 3ERP possède une expertise pointue en conception et production d'arbres. En collaborant avec nous, vous bénéficiez de tolérances de +/- 0.01 mm, d'une capacité d'usinage CNC multiaxes, d'un contrôle CMM précis garantissant la qualité des pièces et d'un délai de production très court, du prototypage à la fabrication.

Pour votre prochain projet d'usinage d'arbres, demandez un devis à 3ERP.

FAQ

Qu'est-ce que l'usinage d'arbres ?

L'usinage d'arbres est le processus de fabrication d'arbres rotatifs de précision à l'aide de techniques CNC comme le tournage, le fraisage, la rectification et le perçage (généralement après que l'arbre de base ait été formé par un autre processus).

Quelles machines CNC sont utilisées pour l'usinage d'arbres ?

La plupart des arbres sont fabriqués sur des tours CNC pour les formes arrondies, puis sur des fraiseuses CNC ou des centres de tournage-fraisage pour les formes telles que les rainures de clavette, les méplats et les trous.

Comment obtient-on des tolérances serrées sur les arbres ?

Des tolérances serrées sont obtenues grâce au tournage de finition, à la rectification de précision, au bridage contrôlé et à l'inspection par micromètres ou machines à mesurer tridimensionnelles (MMT).

Quels sont les matériaux couramment utilisés pour les arbres usinés ??

Les métaux couramment utilisés pour les arbres comprennent l'acier au carbone (en particulier l'acier doux), l'acier allié, l'acier inoxydable et l'aluminium, choisis pour leur résistance, leur résistance à l'usure et leur résistance à la corrosion.
