Qu’est-ce que la découpe laser : procédé, avantages, matériaux et coûts

Pour de nombreux projets de prototypage, d'usinage et de fabrication, la découpe laser est la solution idéale. Elle surpasse largement les autres procédés de fabrication, car peu d'autres techniques permettent d'obtenir des découpes aussi précises et rapides.

La découpe laser s'impose rapidement comme l'une des méthodes les plus populaires pour la découpe de grandes pièces de matériaux grâce à ses capacités uniques.

Passons en revue en détail ce qu'est la découpe laser et comment vous pouvez l'appliquer à vos projets.

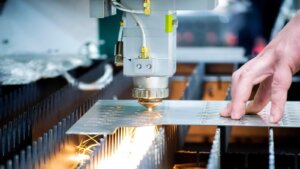

Qu'est-ce que la découpe laser?

Qu'est-ce que la découpe laser ?

La découpe laser est un procédé d'usinage qui utilise un faisceau laser focalisé pour découper des matériaux avec une grande précision. Grâce à sa capacité à découper rapidement des formes complexes et à minimiser les pertes de matière, la découpe laser trouve des applications dans de nombreux secteurs, de l'automobile à l'aérospatiale.

Le procédé consiste à diriger un laser de haute puissance à travers un système optique vers une tête de découpe, où il converge en un faisceau concentré capable de faire fondre, de brûler ou de vaporiser le matériau sur son passage.

Histoire de la découpe laser

La technologie de découpe laser a vu le jour au milieu du XXe siècle, suite à la mise au point du laser lui-même en 1960 par Theodore H. Maiman.

Le concept d'utilisation d'un faisceau laser pour la découpe s'est rapidement imposé, les premières applications à des fins industrielles apparaissant dans les années 1970.

Les lasers CO2, utilisant le dioxyde de carbone comme milieu laser, se sont imposés grâce à leur efficacité dans la découpe de matériaux épais comme l'acier et l'aluminium. Les progrès significatifs des années 1980 ont permis l'introduction des lasers à fibre, qui ont amélioré la précision et élargi la gamme des matériaux pouvant être découpés, notamment les métaux réfléchissants.

Aujourd'hui, les machines de découpe laser intègrent des systèmes de commande numérique par ordinateur (CNC) avancés, permettant une découpe de précision automatisée dans divers secteurs industriels.

Comment fonctionne la découpe laser?

La découpe laser est un procédé de fabrication précis et polyvalent qui utilise un faisceau laser focalisé pour découper des matériaux. Cette section présente un aperçu de la technologie et du processus de génération du code G et du faisceau laser.

Génération du code G

Avant de pouvoir fonctionner, une machine de découpe laser nécessite des instructions précises sous forme de code G. Ce langage de programmation définit la trajectoire et l'intensité du faisceau laser, garantissant ainsi des découpes précises. Généralement générés par un logiciel de CAO (Conception Assistée par Ordinateur), les codes G traduisent les spécifications de conception en instructions lisibles par la machine.

Génération de faisceau laser

Le principe de la découpe laser repose sur la génération et le contrôle précis du faisceau laser. Différents types de lasers, comme les lasers CO2 et les lasers à fibre, sont utilisés selon le matériau et les exigences de l'application. Les lasers CO2, par exemple, sont idéaux pour la découpe de matériaux épais comme les métaux, tandis que les lasers à fibre excellent dans la découpe de précision de matériaux plus fins. Ces lasers produisent un faisceau lumineux très focalisé par émission stimulée de rayonnement, capable de fondre ou de vaporiser le matériau avec des zones affectées thermiquement minimales.

Amplification d'un faisceau laser

Le faisceau laser utilisé dans les procédés de découpe est obtenu par amplification de la lumière via l'émission stimulée de rayonnement. Cette amplification a lieu dans un résonateur laser, où un matériau laser (souvent un mélange gazeux comme le CO2) est excité par une décharge électrique ou d'autres moyens. Ce processus produit un faisceau concentré de lumière cohérente d'une longueur d'onde spécifique.

Orientation du faisceau laser

Une fois amplifié, le faisceau laser est dirigé vers la pièce à usiner grâce à un système de miroirs et de lentilles intégré à la tête de découpe laser. Ces composants optiques focalisent précisément le faisceau sur la surface du matériau, assurant une densité d'énergie élevée au point de contact. La précision du point focal et l'intensité du faisceau déterminent la qualité et l'efficacité de la découpe.

Mise au point laser

Le processus de focalisation du laser est crucial en découpe laser. Il consiste à ajuster l'optique pour concentrer le faisceau laser en un point précis. Ce faisceau focalisé garantit une énergie laser suffisamment concentrée pour découper les matériaux de manière nette et précise, quelle que soit leur épaisseur. Différents types de lasers, comme les lasers CO2 et les lasers à fibre, utilisent différentes méthodes pour obtenir une focalisation optimale, selon le matériau à découper.

Couper le matériau

Une fois focalisé, le faisceau laser est dirigé vers la surface du matériau. Le laser se déplace le long d'une trajectoire programmée, guidé par un système de commande numérique par ordinateur (CNC) qui suit les instructions du logiciel de conception. Au contact du matériau, le faisceau laser le chauffe jusqu'à le faire fondre ou le vaporiser le long de la trajectoire de découpe, créant ainsi la forme ou le motif souhaité.

Mouvement de la tête de coupe

Le principe de la découpe laser repose sur le mouvement précis de la tête de découpe. Ce mouvement est guidé par un système de contrôle qui dirige le faisceau laser sur la surface du matériau selon des instructions programmées. La précision de ce mouvement détermine la qualité et la précision des découpes réalisées.

Quel logiciel est utilisé pour la découpe laser ?

Les opérations de découpe laser nécessitent un logiciel spécialisé pour contrôler le processus. Des logiciels de conception tels qu'Adobe Illustrator ou des programmes de CAO sont couramment utilisés pour créer les modèles numériques qui définissent la trajectoire et l'intensité du faisceau laser. Ces programmes génèrent le code G nécessaire aux machines CNC (Commande Numérique par Calculateur) pour exécuter les opérations de découpe avec précision.

Quels sont les principaux composants d'une machine de découpe laser ?

Les machines de découpe laser comprennent plusieurs composants essentiels, chacun jouant un rôle vital dans le processus de découpe. Voici un aperçu des dix principaux composants et de leurs fonctions :

Résonateur laser: Génère le faisceau laser nécessaire à la découpe en stimulant l'émission de rayonnement.
Système de livraison de faisceau: Transporte le faisceau laser du résonateur à la tête de découpe avec précision.
Objectif de mise au point: Concentre le faisceau laser en un point petit et intense pour une découpe précise.
Tête de coupe: Contient la lentille de focalisation et la buse, dirigeant le faisceau laser sur la surface du matériau.
AjutageLibère des gaz auxiliaires, tels que l'oxygène ou l'azote, pour faciliter le processus de découpe.
Système de contrôle de mouvement: Guide la tête de coupe et assure un mouvement précis le long des trajectoires programmées.
Lit de pièce: Supporte le matériau à découper et assure la stabilité pendant l'opération de découpe.
Contrôleur: Gère le fonctionnement de l'ensemble du processus de découpe, y compris l'intensité et la vitesse du faisceau.
Système de gaz d'assistance: Fournit et contrôle le débit des gaz d'assistance afin d'optimiser l'efficacité de la coupe.
Système de refroidissement: Maintient des températures de fonctionnement optimales pour les composants laser afin d'assurer leur longévité et leur efficacité.

Quels sont les gaz d'assistance utilisés en découpe laser ?

Les gaz d'assistance jouent un rôle essentiel dans la découpe laser en optimisant le processus et en améliorant la qualité des bords. Le choix du gaz d'assistance dépend du matériau à découper et du résultat souhaité.

Oxygène (O2)Idéal pour la découpe de l'acier au carbone grâce à sa réaction exothermique avec le fer, facilitant l'enlèvement de matière.
Azote (N2): Prévient l'oxydation et permet des coupes nettes sur les métaux non ferreux comme l'aluminium et l'acier inoxydable.
AirAlternative économique pour la découpe à usage général, mais non adaptée aux matériaux sensibles à l'oxydation.
Argon (Ar)Utilisé pour la découpe de matériaux à conductivité thermique élevée ou lorsque l'oxydation minimale est souhaitée.
Dioxyde de carbone (CO2): Améliore l'efficacité de coupe et peut remplacer l'oxygène dans certaines applications afin de réduire la réactivité des matériaux.

Quels sont les différents types de procédés de découpe laser ?

La découpe laser est une technologie polyvalente utilisée dans de nombreux secteurs industriels pour sa précision et son efficacité dans la découpe de différents matériaux. Comprendre les différents procédés de découpe laser permet de choisir la méthode la plus adaptée à chaque application.

Découpe laser CO2

Les lasers CO2 fonctionnent en émettant un faisceau laser de haute puissance à travers une série de miroirs et de lentilles, le focalisant avec une précision extrême. Le faisceau laser interagit avec la surface du matériau, le chauffant jusqu'à vaporisation ou fusion, créant ainsi la découpe souhaitée.

Avantages :

Polyvalence permettant de découper divers matériaux tels que l'acrylique, le bois et les textiles.
Capacité de réalisation de détails complexes et de haute précision.
Gaspillage de matériaux minimal et coupes nettes sans nécessiter de finitions supplémentaires.
Rentable pour les petites et moyennes séries de production.

Applications :

La découpe au laser CO2 trouve des applications dans des secteurs tels que l'automobile, l'aérospatiale et la signalétique grâce à sa capacité à découper des formes complexes avec une grande précision.

Découpe laser fibre

La découpe laser à fibre utilise un laser de forte puissance généré par fibre optique, focalisant un faisceau concentré sur la surface du matériau. Cette méthode excelle dans la découpe précise de matériaux d'épaisseur faible à moyenne, tels que l'acier inoxydable, l'aluminium et les alliages.

Avantages :

Précision exceptionnelle grâce au faisceau laser focalisé
Vitesses de coupe élevées, améliorant l'efficacité de la production
Consommation d'énergie inférieure par rapport aux méthodes traditionnelles
Maintenance minimale requise, réduisant les coûts d'exploitation

Applications :

Fabrication automobile : composants précis et conceptions complexes
Industrie aérospatiale : alliages et composants légers
Électronique : circuits délicats et pièces précises

Découpe au laser Nd:YAG

La découpe laser au grenat d'yttrium-aluminium dopé au néodyme (NEG) utilise une tige cristalline comme milieu laser, produisant un faisceau laser de haute énergie. Cette méthode est particulièrement adaptée aux matériaux épais et aux applications exigeant une grande capacité de découpe.

Avantages :

Capacité de coupe supérieure dans les métaux épais comme l'acier doux et le titane
Polyvalence dans diverses applications industrielles
Haute fiabilité et stabilité dans des environnements difficiles

Applications :

Construction navale : composants et structures métalliques robustes
Construction : fabrication de structures métalliques
Industrie de la défense : pièces et composants pour véhicules blindés

Découpe laser excimère

Les lasers excimères utilisent la lumière ultraviolette à haute énergie pour réaliser une ablation précise des matériaux, ce qui les rend adaptés aux applications complexes.

Avantages :

Découpe de haute précision avec zones affectées thermiquement minimales
Idéal pour les matériaux sensibles aux dommages thermiques
Permet des géométries complexes et précises

Applications :

fabrication de microélectronique
Fabrication de semi-conducteurs
Fabrication de dispositifs médicaux

Découpe laser à diode directe

Les lasers à diodes directes utilisent des diodes semi-conductrices pour produire des faisceaux laser, offrant efficacité et polyvalence dans les applications de découpe industrielle.

Les lasers à diodes directes convertissent directement l'énergie électrique en lumière grâce à des diodes semi-conductrices, offrant ainsi une source laser compacte et efficace.

Avantages :

Haute efficacité énergétique et coûts d'exploitation réduits
Vitesses de découpe plus rapides que les lasers CO2
Intégration directe avec la fibre optique pour une transmission de faisceau flexible

Applications :

Fabrication automobile
Traitement de la tôle
fabrication d'additifs

Quels sont les principaux réglages et paramètres de la découpe laser ?

6 min Quels sont les principaux réglages et paramètres de la découpe laser ?

La découpe laser repose sur des paramètres et des réglages spécifiques qui contrôlent l'intensité, la focalisation, la vitesse et d'autres facteurs essentiels à l'obtention des résultats souhaités. Chaque paramètre joue un rôle déterminant dans la qualité et l'efficacité de la découpe, quel que soit le matériau.

Laser Power: La puissance du laser correspond à l'intensité du faisceau laser utilisé pour la découpe. C'est un paramètre fondamental qui influe directement sur la capacité et la vitesse de découpe. Généralement mesurée en watts (W), la puissance du laser varie de 1 000 watts à 10 000 watts (1 à 10 kW) selon le matériau et l'épaisseur traités.
Mode faisceau laser (mode TEM) : Le mode du faisceau laser, également appelé mode électromagnétique transverse (mode TEM00), décrit la forme et la qualité du profil du faisceau. Le mode TEM00, caractérisé par un profil de faisceau gaussien, est couramment utilisé pour les applications de découpe de précision.
Épaisseur de matériau: L'épaisseur du matériau correspond à sa dimension lors de la découpe. Elle varie considérablement selon l'application et le type de matériau. Par exemple, la découpe laser permet de traiter des matériaux allant de fines feuilles (0.1 mm) à des plaques plus épaisses (jusqu'à 25 mm), ce qui la rend polyvalente dans des secteurs tels que l'automobile, l'aérospatiale et l'électronique.
Vitesse de coupe: La vitesse de découpe correspond à la rapidité avec laquelle le laser se déplace sur la surface du matériau pendant la découpe. Elle est mesurée en mètres par minute (m/min) et se situe généralement entre 1 m/min et 20 m/min. Un réglage optimal de la vitesse de découpe permet d'obtenir un équilibre parfait entre efficacité et qualité, garantissant ainsi des découpes précises sans altérer l'intégrité du matériau.
Pression de gaz d'assistance : La pression du gaz d'assistance joue un rôle crucial dans la découpe laser : elle permet d'évacuer le matériau fondu de la zone de coupe, garantissant ainsi des bords nets. La pression de ce gaz, comme l'oxygène ou l'azote, est généralement maintenue entre 5 et 20 bars, selon le matériau et les exigences de découpe.
Position de mise au point : La position de focalisation correspond à la distance entre la lentille laser et la surface du matériau. Elle détermine le point focal où le faisceau laser atteint son intensité maximale pour une découpe efficace. Le réglage de la position de focalisation (par exemple, de 0.5 mm à 5 mm) est essentiel pour maintenir la précision de découpe, quelle que soit l'épaisseur du matériau.
Fréquence d'impulsion: La fréquence d'impulsion définit le rythme auquel le laser émet des impulsions pendant la découpe. Elle peut varier d'impulsions uniques à des fréquences de l'ordre du kilohertz (kHz), influençant l'efficacité de la découpe et la répartition de la chaleur. L'optimisation de la fréquence d'impulsion permet d'obtenir la qualité de découpe et la finition des bords souhaitées.
Diamètre du faisceau/Taille du spot : Le diamètre du faisceau, ou taille du point focal, correspond à la taille du faisceau laser au point focal. Il est généralement maintenu entre 0.1 mm et 0.5 mm pour une découpe de haute précision. Le contrôle du diamètre du faisceau garantit un enlèvement de matière précis et minimise les zones affectées thermiquement, ce qui est essentiel pour les opérations de découpe complexes.
Type de gaz de coupe : Le type de gaz de coupe utilisé, comme l'oxygène, l'azote ou un mélange, influe considérablement sur le processus de coupe et ses résultats. Les différents gaz réagissent différemment avec les matériaux, ce qui a un impact sur la qualité de la coupe, la vitesse et la finition des bords. Choisir le bon gaz de coupe est donc essentiel pour obtenir les résultats souhaités.
Diamètre de la buse: Le diamètre de la buse correspond à celui de l'orifice par lequel le gaz d'assistance est projeté sur la surface du matériau. Il est adapté au diamètre du faisceau pour une découpe nette et un enlèvement de matière efficace. Le diamètre de la buse varie généralement de 1 mm à 3 mm, selon l'application et l'épaisseur du matériau.

Quelles sont les différentes techniques utilisées en découpe laser ?

La découpe laser utilise plusieurs techniques pour atteindre différents objectifs de découpe. Découvrons les principales techniques dont vous aurez besoin pour vos applications.

Découpe par vaporisation

La découpe par vaporisation utilise un faisceau laser focalisé pour vaporiser directement le matériau sur son passage. Cette technique est idéale pour les matériaux à faible conductivité thermique, tels que les plastiques et les matériaux organiques. Le faisceau laser chauffe la surface jusqu'à son point de vaporisation, créant ainsi une découpe nette et précise avec des zones affectées thermiquement minimales. Les lasers CO2, reconnus pour leur capacité à découper avec précision les matériaux non métalliques, sont fréquemment utilisés en découpe par vaporisation en raison de leur puissance élevée et de leur longueur d'onde adaptée.

Fondre et souffler

En découpe par fusion-soufflage, le laser chauffe le matériau jusqu'à son point de fusion avant qu'un jet de gaz ne projette le matériau fondu loin de la zone de coupe, laissant une arête nette. Cette technique est particulièrement efficace pour les métaux et autres matériaux à conductivité thermique élevée. Les lasers à fibre, reconnus pour leur forte densité de puissance et leur efficacité en découpe de métaux, sont couramment utilisés dans les applications de fusion-soufflage.

Coupe par fusion

La découpe par fusion utilise un faisceau laser focalisé pour faire fondre les matériaux, permettant ainsi des découpes précises dans des substances fines comme l'acrylique et le bois. Le procédé débute par le chauffage de la surface du matériau jusqu'à son point de fusion grâce à la forte intensité du faisceau laser. Un système de contrôle de mouvement dirige ensuite le laser le long de trajectoires prédéfinies, guidées par des instructions de code G. Cette méthode garantit des découpes complexes avec un minimum de gaspillage de matériau et est largement utilisée dans les applications exigeant des conceptions détaillées et une grande précision de découpe.

Découpe au chalumeau laser

La découpe laser à la flamme combine la technologie laser et un jet de gaz (généralement de l'oxygène) pour découper des matériaux épais comme les métaux. Ce procédé consiste à chauffer la surface du matériau par le faisceau laser pour amorcer sa fusion, tandis que le jet de gaz projette le matériau en fusion, réalisant ainsi une découpe précise. La découpe laser à la flamme est particulièrement efficace pour les matériaux comme l'acier inoxydable et l'acier doux, pour lesquels une grande précision de coupe et une résistance à la chaleur sont essentielles.

Coupe contrôlée par fracture

La découpe par fracture contrôlée est une technique de découpe laser qui permet d'obtenir des coupes nettes en induisant des fractures contrôlées à la surface du matériau. Cette méthode est particulièrement efficace pour les matériaux comme les métaux et la céramique, où la précision et la régularité des bords sont essentielles.

Cette technique consiste à diriger un faisceau laser de forte puissance sur la surface du matériau, provoquant un échauffement et des contraintes localisés. Le matériau se fracture ensuite selon des lignes prédéterminées, guidées par le système de contrôle de mouvement du laser.

Fissuration sous contrainte thermique

La fissuration par contrainte thermique consiste à utiliser un faisceau laser focalisé pour induire une contrainte thermique au sein du matériau, ce qui entraîne une fissuration contrôlée le long de lignes de coupe souhaitées. Cette technique est avantageuse pour les matériaux fragiles tels que le verre et certains types de céramiques.

Dés furtifs

Le découpage furtif est une technique de découpe laser principalement utilisée dans la fabrication de semi-conducteurs. Elle consiste à créer des microfissures dans le matériau à l'aide d'un faisceau laser focalisé. Ces microfissures sont ensuite élargies par un processus thermique induit par laser, séparant ainsi le matériau le long des lignes de fragilisation. Cette technique est essentielle à la production de dispositifs semi-conducteurs où la précision et la propreté sont primordiales.

Coupe réactive

La découpe réactive est une technique de découpe laser adaptée aux matériaux réactifs à l'oxygène. Cette méthode est couramment utilisée pour la découpe de métaux tels que l'acier inoxydable et l'aluminium. Lors de la découpe réactive, un faisceau laser focalisé chauffe le matériau jusqu'à sa température d'inflammation, amorçant une réaction exothermique avec l'oxygène. La chaleur générée par cette réaction contribue à la fusion et à la découpe du matériau.

Coupe vectorielle

La découpe vectorielle est une technique de découpe laser de précision, principalement utilisée pour les motifs complexes et les tracés de découpe détaillés. Contrairement à la découpe raster, adaptée aux lignes continues et aux aplats, la découpe vectorielle fonctionne en suivant des tracés vectoriels définis dans les fichiers de conception. Cette méthode est idéale pour les matériaux comme l'acrylique, le bois et les métaux fins, où la précision des formes et la netteté des bords sont essentielles.

Quelles sont les différentes configurations de découpeuses laser ?

La technologie de découpe laser a considérablement évolué, offrant diverses configurations adaptées aux différents besoins industriels et de fabrication. La compréhension de ces configurations est essentielle pour optimiser l'efficacité et la précision du traitement des matériaux.

Configuration du matériel en mouvement

Dans les opérations de découpe laser, la configuration du matériau mobile consiste à positionner la pièce à usiner sous une tête de découpe laser stationnaire.

Le procédé débute par la fixation du matériau sur une plateforme stable, garantissant un contrôle précis des mouvements grâce à des systèmes de contrôle de mouvement avancés. Cette configuration utilise des lasers de forte puissance, notamment des lasers CO2 et à fibre, pour produire des faisceaux laser focalisés capables de découper des matériaux de différentes épaisseurs et de différents types.

Configuration du portique

La configuration à portique est courante en découpe laser industrielle. Elle comprend une table de découpe fixe et une structure à portique mobile située au-dessus. Cette structure abrite la tête laser, qui se déplace selon les axes X et Y, positionnant ainsi le laser avec précision au-dessus de la pièce à usiner. Grâce à la conception de leur table fixe, les systèmes à portique sont polyvalents et peuvent traiter des pièces de grande taille.

Configuration hybride

Les systèmes de découpe laser hybrides combinent différentes technologies laser ou des outils de découpe supplémentaires pour une plus grande polyvalence. Par exemple, un système hybride peut intégrer les capacités de découpe laser et plasma afin de traiter une plus large gamme de matériaux et d'épaisseurs. Ces systèmes comportent souvent plusieurs têtes de découpe ou des outils interchangeables, permettant aux opérateurs de passer d'une méthode de découpe à l'autre sans avoir à reconfigurer l'ensemble du système.

Configuration des optiques de vol

L'une des configurations les plus polyvalentes en découpe laser, le système à optique mobile, optimise la vitesse et la précision. Il utilise des miroirs mobiles pour diriger le faisceau laser sur la pièce à usiner. Ce mouvement dynamique réduit les délais liés à l'inertie, permettant ainsi des vitesses de découpe plus élevées et un rendement supérieur. La précision est accrue grâce à des systèmes de contrôle de mouvement avancés, garantissant une découpe homogène sur divers matériaux.

Configuration à 5 axes

Pour les découpes complexes et tridimensionnelles, la découpeuse laser 5 axes offre une flexibilité inégalée. Cette configuration intègre des capacités de rotation et d'inclinaison aux axes X, Y et Z traditionnels. Cette polyvalence permet de découper avec précision des géométries et des contours complexes. Des secteurs comme l'aérospatiale et l'automobile bénéficient grandement de la possibilité de découper des pièces complexes sans repositionner la pièce.

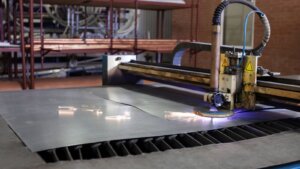

Quels matériaux conviennent à la découpe laser ?

La découpe laser est une technologie polyvalente capable de traiter une vaste gamme de matériaux, chacun présentant des propriétés et des applications uniques. Comprendre l'adéquation des différents matériaux à la découpe laser est essentiel pour optimiser les processus de fabrication et obtenir les résultats souhaités. Cette section explore dix types de matériaux clés couramment utilisés dans les applications de découpe laser.

Les métaux: Les métaux figurent parmi les matériaux les plus fréquemment transformés par découpe laser. On y trouve notamment l'acier inoxydable, l'aluminium, l'acier doux et les alliages. La découpe laser permet un façonnage précis et une grande finesse dans la fabrication métallique, ce qui la rend indispensable dans des secteurs aussi variés que l'automobile et l'aérospatiale.
Plastiques: Les plastiques tels que l'acrylique, le polycarbonate et le PVC sont parfaitement adaptés à la découpe laser grâce à leur polyvalence et leur facilité de mise en œuvre. La découpe laser permet d'obtenir des bords nets et des motifs complexes sur les composants en plastique utilisés dans la signalétique, l'électronique et les biens de consommation.
Bois: Le bois demeure un matériau de prédilection pour la découpe laser, apprécié pour son esthétique naturelle et sa polyvalence structurelle. La découpe laser permet de réaliser des motifs détaillés, des gravures et des découpes précises dans des bois comme le contreplaqué, le MDF et les bois durs, répondant ainsi aux besoins de secteurs allant de la fabrication de meubles à la conception de maquettes architecturales.
Tissus: Les tissus comme le coton, le polyester et le nylon sont de plus en plus souvent transformés par découpe laser pour des applications textiles. La technologie laser offre une découpe précise sans effilochage, permettant la réalisation de motifs complexes sur les vêtements, les tissus d'ameublement et les textiles techniques.
Produits en papier : Les produits en papier et en carton bénéficient de la découpe laser, qui permet de créer des motifs complexes et des découpes précises sans contact physique, minimisant ainsi la déformation du matériau. Ses applications sont multiples : invitations et emballages raffinés, œuvres d’art personnalisées et maquettes pédagogiques.
Mousse: Les matériaux en mousse, tels que le polyuréthane et les panneaux de mousse rigide, se façonnent et se découpent facilement au laser. Cette méthode est idéale pour la création d'inserts d'emballage, de rembourrages sur mesure et de maquettes architecturales aux détails complexes et aux dimensions précises.
Verre: Les techniques de découpe laser sont adaptées au traitement du verre, offrant une découpe précise avec un minimum d'ébréchures ou de fissures. Elles trouvent des applications dans la fabrication de verrerie sur mesure, de panneaux décoratifs et d'éléments architecturaux complexes exigeant une grande précision.
Céramique: Les technologies de découpe laser avancées permettent la découpe et la gravure précises de la céramique, améliorant ainsi les capacités de fabrication dans des secteurs tels que l'électronique, l'aérospatiale et la céramique artistique.
Caoutchouc: Les matériaux en caoutchouc, notamment le silicone et le néoprène, se prêtent bien à la découpe laser grâce à leur élasticité et leur durabilité. La technologie laser permet une découpe précise des composants en caoutchouc utilisés dans les joints d'étanchéité et les pièces automobiles sur mesure.
Cuir: La découpe laser est de plus en plus utilisée dans le travail du cuir pour sa précision et ses détails minutieux. Elle permet de personnaliser les articles en cuir tels que les chaussures, les sacs et les tissus d'ameublement, améliorant ainsi l'esthétique et la productivité.

Quels matériaux ne doivent pas être découpés au laser ?

La découpe laser est une technologie précise et polyvalente, mais tous les matériaux ne s'y prêtent pas. Il est essentiel de savoir quels matériaux éviter pour garantir la sécurité, préserver l'intégrité de la machine et obtenir des résultats optimaux.

ABS (acrylonitrile butadiène styrène): Émet des fumées toxiques lors de la découpe au laser, ce qui présente des risques pour la santé.
PVC (chlorure de polyvinyle): Dégage du chlore gazeux, dangereux pour la machine et l'opérateur.
PC (polycarbonate)Fond et dégage des vapeurs nocives lorsqu'il est exposé à des températures élevées.
HDPE (polyéthylène haute densité): N'absorbe pas facilement l'énergie laser, ce qui entraîne une mauvaise qualité de découpe.
Fibre de verre laminéeContient des adhésifs et des revêtements susceptibles d'endommager l'optique du laser et de générer des émissions nocives.
PTFE (Polytétrafluoroéthylène): Dégage des gaz toxiques, notamment des composés fluorés, lorsqu'il est chauffé.
Céramique: Réfléchit les faisceaux laser, rendant la découpe difficile et inefficace.
Métaux réfléchissants: Réfléchit la lumière laser, réduisant l'efficacité de coupe et pouvant endommager la machine.

Quels sont les avantages de la découpe laser ?

La découpe laser offre de nombreux avantages dans divers secteurs industriels, ce qui en fait une méthode privilégiée pour le traitement précis des matériaux.

Haute précisionPermet des découpes complexes avec des tolérances serrées, idéal pour les dessins détaillés et les formes complexes.
PolyvalenceCoupe une variété de matériaux, notamment les métaux, les plastiques et les composites, avec une qualité constante.
Contact minimal avec les matériaux: Réduit la déformation du matériau et minimise les contraintes mécaniques sur la pièce.
Compatibilité d'automatisation: S'intègre parfaitement aux machines CNC pour les processus de production automatisés.
Configuration rapide: Nécessite un temps de préparation et de réglage minimal, optimisant ainsi l'efficacité de la production.
Coupes nettes: Produit des bords lisses sans bavures, réduisant ainsi le besoin de post-traitement.
Évolutivité: Passe facilement du prototypage à la production à grande échelle sans compromettre la qualité.
ÉcologiqueRéduit le gaspillage de matériaux et la consommation d'énergie par rapport aux méthodes de découpe traditionnelles.

Quelles sont les principales limitations de la découpe laser ?

Toute personne souhaitant utiliser la découpe laser doit être consciente de certaines limitations et savoir comment les surmonter.

Épaisseur de matériauLa découpe laser rencontre des difficultés avec les matériaux épais au-delà d'une certaine épaisseur en raison de problèmes d'atténuation du faisceau et de dissipation de la chaleur.
Type d'ouvrageCertains matériaux, comme les métaux réfléchissants ou certains plastiques, peuvent poser des problèmes en raison de leurs propriétés réfléchissantes ou de leur tendance à fondre de manière imprévisible.
Coût et complexitéLes coûts d'installation initiaux des équipements de découpe laser peuvent être élevés, ce qui les rend moins accessibles aux petites entreprises ou aux start-ups.
Vitesse de coupeBien que précise, la découpe laser peut être plus lente que d'autres méthodes de découpe, notamment lorsqu'il s'agit de motifs complexes ou de matériaux épais.
Compétences en matière de maintenance et d'exploitation: Nécessite des opérateurs qualifiés et un entretien régulier pour garantir des performances optimales et une longue durée de vie aux machines de découpe laser.

Quelles sont les applications de la découpe laser ?

La découpe laser trouve des applications variées dans de nombreux secteurs industriels, grâce à sa capacité à réaliser des découpes précises et des motifs complexes. Explorons quelques-unes des principales applications où la technologie de découpe laser excelle :

Industrie automobileUtilisé pour découper des pièces complexes dans de la tôle, telles que des composants de châssis et des panneaux intérieurs.
Vitrines et Écrans NumériquesDécoupe de précision de circuits imprimés et de microcomposants à partir de divers matériaux comme les plastiques et les métaux.
Industrie aerospatialeEssentiel pour la fabrication de composants légers et à haute résistance, notamment les pales de turbine et les panneaux de fuselage.
Dispositifs médicauxComposants découpés au laser pour instruments chirurgicaux et implants médicaux, garantissant précision et biocompatibilité.
Modèles architecturauxDécoupe de maquettes et de prototypes détaillés en acrylique ou en bois pour les cabinets d'architectes et les urbanistes.
Industrie textileDécoupe de tissus pour motifs et dessins complexes, améliorant la productivité dans la fabrication de vêtements.
Fabrication de bijouxDécoupe minutieuse des métaux précieux comme l'or et l'argent pour la création de bijoux détaillés.
Signalisation et publicitéDécoupe de logos et de panneaux de signalisation dans des matériaux comme l'acrylique et l'acier inoxydable à des fins de branding.
Fabrication de meublesDécoupe de précision du bois et des placages pour la fabrication de meubles et d'armoires sur mesure.
Art et désignLes artistes et les designers utilisent la découpe laser pour créer des sculptures complexes, des installations et des objets décoratifs.

Quels sont les dangers de la découpe laser ?

La découpe laser, malgré sa précision et son efficacité, présente plusieurs risques dont les opérateurs et les techniciens doivent être conscients. La compréhension de ces dangers est essentielle pour garantir un environnement de travail sûr et prévenir les accidents.

Dangers liés aux faisceaux laser : Le principal danger lié à la découpe laser réside dans le faisceau laser lui-même. Un faisceau laser concentré peut provoquer de graves brûlures ou des lésions oculaires si les précautions nécessaires ne sont pas prises. Les opérateurs doivent porter des lunettes de protection conçues pour bloquer certaines longueurs d'onde émises par le laser, garantissant ainsi leur sécurité pendant l'utilisation.
Risques matériels : Les matériaux découpés présentent également des risques. Certains matériaux, comme les plastiques ou les métaux à surface réfléchissante, peuvent réfléchir le faisceau laser de manière imprévisible, risquant de blesser le personnel à proximité ou d'endommager le matériel. De plus, certains matériaux dégagent des fumées toxiques lorsqu'ils sont exposés à de hautes températures pendant la découpe, ce qui nécessite une ventilation adéquate ou des systèmes d'extraction.
Risques électriques : Les machines de découpe laser utilisent des composants et des systèmes électriques de forte puissance. Un entretien ou une manipulation inadéquats peuvent engendrer des risques électriques, tels que des chocs électriques ou des incendies. Des inspections régulières et le respect des protocoles de sécurité sont essentiels pour limiter efficacement ces risques.
Bruit et vibrations : En fonctionnement, les machines de découpe laser génèrent du bruit et des vibrations. Une exposition prolongée à des niveaux sonores élevés peut entraîner des lésions auditives, tandis que les vibrations peuvent affecter la stabilité de la machine et des équipements environnants. La mise en œuvre de mesures de réduction du bruit et une installation correcte de la machine permettent de minimiser ces effets.

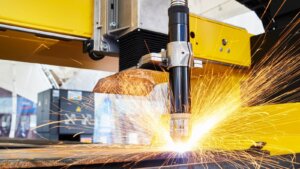

Quel est l'impact environnemental de la découpe laser ?

La technologie de découpe laser offre de nombreux avantages en termes de précision et d'efficacité, mais elle a également des implications environnementales qui nécessitent une attention et une gestion minutieuses.

Consommation d'énergie: L'un des principaux problèmes environnementaux liés à la découpe laser est sa consommation d'énergie. Les lasers de forte puissance nécessitent d'importantes quantités d'électricité, contribuant ainsi à la demande énergétique globale et aux émissions de carbone. Les fabricants s'efforcent constamment d'améliorer l'efficacité des lasers et de réduire la consommation d'énergie grâce aux progrès technologiques et à l'optimisation des procédés.
Déchets matériels : La découpe laser génère des quantités variables de déchets de matériaux, en fonction de facteurs tels que la vitesse de découpe, le type de matériau et la complexité du motif. Minimiser ces déchets grâce à des algorithmes d'imbrication efficaces et à des programmes de recyclage est essentiel pour réduire l'impact environnemental et promouvoir des pratiques durables au sein de l'industrie.
Qualité de l'air: Certains matériaux, notamment les plastiques et les composites, dégagent des fumées et des particules dangereuses lors des procédés de découpe laser. Des systèmes de ventilation et de filtration adéquats sont indispensables pour éliminer les polluants de l'air, garantissant ainsi un environnement de travail sûr et réduisant la pollution atmosphérique extérieure.
Utilisation de l'eau: Bien que la découpe laser utilise principalement des faisceaux laser focalisés, certains procédés peuvent faire appel à des systèmes de refroidissement à eau. La gestion de la consommation d'eau et la mise en place de systèmes de recyclage permettent de minimiser cette consommation et de réduire l'impact environnemental des opérations de découpe laser.

Combien coûte la découpe laser ?

Les coûts de la découpe laser peuvent varier considérablement en fonction de plusieurs facteurs. Il est essentiel de bien comprendre ces coûts pour établir le budget et planifier un projet.

Coût des machines : Le prix des machines de découpe laser varie considérablement selon leur type et leurs performances. Les découpeuses laser CO2 d'entrée de gamme sont disponibles à partir d'environ 10,000 1 $, tandis que les lasers à fibre haute puissance peuvent dépasser le million de dollars. Ces machines diffèrent par leur capacité à traiter différents matériaux et épaisseurs.
Les coûts de main-d'œuvre: Les coûts de main-d'œuvre comprennent les salaires des opérateurs et du personnel de maintenance. Les opérateurs doivent superviser le fonctionnement des machines, la manutention des matériaux et le dépannage. Selon la complexité et l'envergure de l'opération, les coûts de main-d'œuvre peuvent varier considérablement.
La consommation d'électricité: Les machines de découpe laser consomment une quantité d'électricité variable selon leur puissance et leur utilisation. Les lasers de forte puissance consomment davantage d'électricité que ceux de faible puissance. Les coûts énergétiques doivent être pris en compte dans les dépenses d'exploitation.
Consommables: Les consommables tels que les gaz laser (par exemple, l'azote, l'oxygène) et les buses de découpe sont indispensables aux opérations de découpe laser. Ces consommables contribuent aux coûts d'exploitation courants et doivent être renouvelés régulièrement.
Autres facteurs:

D'autres facteurs influent sur les coûts, notamment la maintenance, les frais généraux d'exploitation et les équipements auxiliaires (par exemple, les systèmes d'extraction). Ces coûts peuvent s'accumuler en fonction de l'ampleur et de la fréquence des opérations de découpe laser.

Quelle est la durée de vie d'une découpeuse laser ?

La durée de vie d'une découpeuse laser dépend de plusieurs facteurs, notamment son type, l'intensité de son utilisation et son entretien.

Laser CO2 : Les machines de découpe laser CO2 ont généralement une durée de vie de 8 000 à 15 000 heures avant de nécessiter une maintenance importante ou le remplacement de composants essentiels. Un entretien régulier permet d'allonger leur durée de vie.
Lasers à fibre : Les découpeuses laser à fibre sont réputées pour leur durabilité et leur durée de vie nettement supérieure à celle des lasers CO2. Avec un entretien régulier, elles dépassent souvent les 50 000 heures de fonctionnement, ce qui en fait un choix rentable pour la production en grande série.

Quels sont les principaux conseils de conception pour la découpe laser ?

La découpe laser se distingue comme un procédé de fabrication polyvalent, offrant précision et efficacité sur divers matériaux. La maîtrise des principes de conception clés pour la découpe laser garantit des résultats optimaux pour vos projets.

Sélection et épaisseur des matériaux

Le choix du matériau est crucial pour la découpe laser. Des matériaux comme l'acier inoxydable, l'acier doux et l'acrylique offrent des résultats variables en raison de leurs propriétés différentes. Assurez-vous que l'épaisseur du matériau est compatible avec les capacités de votre découpeuse laser, car les matériaux plus épais peuvent nécessiter des lasers plus puissants ou plusieurs passages.

Concevoir avec précision grâce aux logiciels de CAO

Utilisez des logiciels de CAO avancés tels qu'AutoCAD ou SolidWorks pour concevoir des formes et des motifs complexes. Ces logiciels permettent des mesures et des ajustements précis, garantissant ainsi des découpes laser exactes et sans erreur.

Tenir compte de la largeur de la saignée

Le terme « trait de coupe » désigne la largeur de matière enlevée lors de la découpe. Adaptez vos conceptions au trait de coupe de votre découpeuse laser afin de garantir des assemblages précis et de minimiser le gaspillage de matière.

Optimiser le chemin de coupe

Planifiez efficacement la trajectoire de découpe afin de minimiser les déplacements de la machine et d'optimiser la consommation de matériau. Cette approche permet non seulement de gagner du temps, mais aussi de réduire les coûts d'exploitation en maximisant l'utilisation de l'énergie du laser.

Mettre en œuvre un montage approprié

Fixez solidement les matériaux pendant la découpe afin d'éviter tout mouvement susceptible de fausser la coupe finale. Un montage adéquat améliore la précision et la régularité de la production, éléments essentiels pour la fabrication en série.

Priorité à la ventilation et à la manutention des matériaux

La découpe laser génère des fumées et des débris qui nécessitent des systèmes de ventilation et de manutention efficaces. Assurez-vous que votre espace de travail est équipé d'une ventilation adéquate afin de garantir un environnement de travail sûr et de prolonger la durée de vie de votre équipement laser.

Tests de prototypes et d'itérations

Avant la production à grande échelle, il est nécessaire de tester des prototypes afin de valider les choix de conception et d'optimiser les réglages. Les tests itératifs permettent d'ajuster la puissance, la vitesse et le point focal, garantissant ainsi que le produit final réponde aux normes de qualité.

Post-traitement et finition

Tenez compte des opérations de post-traitement telles que l'ébavurage ou le traitement de surface afin d'améliorer l'esthétique et la fonctionnalité du produit final. Prévoyez ces finitions dès la phase de conception pour optimiser les flux de production.

Quelles sont les alternatives à la technologie de découpe laser ?

Laser cutting technology has revolutionized manufacturing processes across various industries by offering precision and efficiency in material cutting. However, several alternative technologies provide viable options depending on specific needs and material requirements. This section explores two prominent alternatives: EDM cutting and CNC machining.

Découpe électroérosion

L'usinage par électroérosion (EDM) est un procédé d'usinage non conventionnel qui utilise des décharges électriques pour enlever de la matière d'une pièce. Contrairement à la découpe laser, qui utilise un faisceau laser focalisé pour fondre ou vaporiser le matériau, l'EDM réalise l'enlèvement de matière grâce à des décharges électriques contrôlées entre une électrode et la pièce.
