Finitions de surface pour l'usinage CNC : Toutes les options disponibles pour la finition des pièces usinées CNC

Pour chaque projet d'usinage CNC, obtenir une finition de surface idéale est plus qu'un simple choix esthétique : c'est un facteur important qui influence la fonctionnalité, la durabilité et les performances des pièces usinées.

Ce guide complet explore les subtilités des finitions de surface CNC , offrant un aperçu des procédés, des comparaisons et de la sélection des finitions adaptées à diverses applications.

Qu'est-ce que la finition de surface ?

L'état de surface désigne la texture et le lissage de la surface extérieure d'une pièce usinée. C'est un paramètre essentiel qui influe non seulement sur l'apparence, mais aussi sur les propriétés mécaniques et les performances de la pièce.

En contrôlant l'état de surface, les fabricants peuvent améliorer la résistance à la corrosion, réduire le frottement, optimiser l'étanchéité et garantir que la pièce réponde aux spécifications requises pour son application prévue.

Quelle est la différence entre la finition de surface et le traitement de surface ?

Les termes « état de surface » et « finition de surface » peuvent sembler similaires, mais ils désignent des aspects distincts de l'usinage CNC . L'état de surface désigne la texture et la qualité intrinsèques de la surface d'une pièce après usinage, caractérisées par des paramètres tels que la rugosité moyenne (Ra).

En revanche, la finition de surface implique des procédés supplémentaires appliqués à la pièce usinée pour modifier ou améliorer ses propriétés de surface, notamment des techniques comme l'anodisation, le revêtement en poudre et le microbillage.

Quels sont les procédés de pré-finition de surface pour l'usinage CNC ?

Avant l'application des finitions de surface, certaines étapes préparatoires permettent de s'assurer que les pièces usinées sont prêtes pour la finition.

L'une des étapes essentielles consiste à masquer les trous et les surfaces afin de protéger certaines zones des traitements de finition, préservant ainsi leur précision et leur fonctionnalité d'origine.

Les autres procédés de pré-finition comprennent le nettoyage pour éliminer tout résidu d'usinage, le lissage des bords pour éliminer les aspérités et les techniques de préparation de surface pour assurer une adhérence et des résultats de finition optimaux.

Quels sont les différents niveaux de rugosité de surface généralement utilisés pour les pièces usinées CNC ?

Le niveau de rugosité de surface est essentiel pour déterminer la fonctionnalité et l'esthétique des pièces usinées CNC. Voici un aperçu des niveaux de rugosité courants :

• 0.4 μm RaCette finition de surface ultra-lisse est souvent requise pour les pièces de haute précision où un frottement minimal et une durabilité maximale sont essentiels. Plus coûteuse, elle augmente considérablement le prix de production en raison des efforts d'usinage et de contrôle qualité intensifs qu'elle exige.
• 0.8 μm RaIdéal pour les pièces nécessitant un équilibre entre rentabilité et performance, ce niveau de lissage est souvent recherché pour les composants électroniques grand public et automobiles, augmentant modérément le coût de production de la pièce.
• 1.6 μm RaCe niveau de rugosité est couramment utilisé pour les composants de machines générales, offrant un bon compromis entre la qualité de surface et le coût de fabrication.
• 3.2 μm RaAdapté aux applications moins critiques où la régularité de la surface n'est pas la principale préoccupation, ce niveau permet de réduire les coûts de production tout en offrant des performances adéquates pour de nombreux composants industriels.

La rugosité de surface, souvent désignée par le terme « Ra » (rugosité moyenne), est une mesure quantitative de la texture ou de la régularité de la surface des pièces usinées. Elle joue un rôle important dans la détermination de l'interaction d'une pièce avec son environnement ou d'autres composants.

Examinons plus en détail les différents niveaux de Ra et leurs applications dans l'usinage CNC.

0.4 μm Ra

À l'échelle microscopique, un état de surface Ra de 0.4 μm est incroyablement lisse, presque comme un miroir. Ce niveau de lissage est essentiel pour les composants où un frottement minimal est crucial, comme dans les applications aérospatiales ou les roulements de haute précision. Un tel état de surface garantit un fonctionnement optimal des pièces à haute vitesse ou dans des environnements où la moindre imperfection pourrait entraîner une défaillance. La précision requise pour obtenir cet état de surface explique son coût souvent élevé, réservé aux pièces dont les performances sont absolument critiques.

0.8 μm Ra

Avec une rugosité Ra de 0.8 µm, ce niveau de surface trouve son équilibre idéal dans les secteurs de l'automobile et de l'électronique grand public. Les composants doivent y présenter une surface suffisamment lisse pour garantir fiabilité et longévité, sans pour autant engendrer des coûts prohibitifs. Cette finition offre un compromis optimal, minimisant l'usure tout en maîtrisant les coûts de production. Elle est idéale pour les composants visibles qui requièrent également une certaine esthétique, sans pour autant nécessiter l'extrême finesse d'une finition Ra de 0.4 µm.

1.6 μm Ra

Une rugosité de surface Ra de 1.6 μm est largement considérée comme la norme industrielle pour diverses applications courantes. Ce niveau de rugosité est suffisamment lisse pour de nombreux composants mécaniques de machines où l'état de surface a un impact moins critique sur leur fonctionnement. C'est une option économique pour les pièces qui ne sont pas soumises à un contact humain constant ou pour lesquelles une légère rugosité n'affecte pas les performances, comme les composants internes de machines.

3.2 μm Ra

Avec une rugosité Ra de 3.2 μm, on parle d'un état de surface privilégiant la fonctionnalité à l'esthétique. Ce niveau est courant pour les pièces où l'état de surface n'est pas primordial, comme les composants structurels ou ceux invisibles. C'est le choix le plus économique, adapté aux pièces nécessitant une fonctionnalité de base sans exiger une surface extrêmement lisse. La rugosité accrue est acceptable dans les applications où l'interaction avec d'autres pièces ou matériaux est minimale, ou lorsque l'usure potentielle n'est pas un problème majeur.

Quelles sont les différentes méthodes de finition de surface en usinage CNC ?

Les différentes méthodes de finition de surface utilisées en usinage CNC peuvent être classées en trois grandes catégories :

• méthodes de finition mécanique
• méthodes de finition chimique
• méthodes de finition thermique

Explorons chaque technologie en commençant par les méthodes de finition mécanique.

Méthodes de finition mécanique

Les méthodes de finition mécanique impliquent des interactions physiques avec la surface de la pièce pour obtenir la finition souhaitée.

Ces méthodes sont polyvalentes et permettent d'obtenir une large gamme de finitions, allant du brut au poli miroir. Elles conviennent à de nombreux matériaux, notamment les métaux, les plastiques et les composites, ce qui les rend indispensables dans l'usinage CNC.

Fraisage et tournage

Le fraisage et le tournage constituent les piliers fondamentaux de la finition mécanique en usinage CNC. Ces procédés permettent non seulement de façonner la pièce, mais aussi de déterminer sa texture de surface finale.

• Caractéristiques techniquesLes deux procédés utilisent des outils de coupe qui enlèvent de la matière de la pièce de manière contrôlée, la précision et la rapidité étant primordiales. Le choix entre fraisage et tournage est souvent dicté par la géométrie de la pièce : le fraisage est privilégié pour les formes et les détails complexes, tandis que le tournage est idéal pour les pièces cylindriques.
• Matériaux et ApplicationsCouramment utilisées pour travailler des métaux comme l'aluminium, l'acier et le laiton, ainsi que des plastiques tels que le nylon et le PEEK, l'usinage par fraisage et tournage offre une grande polyvalence. Des composants aérospatiaux exigeant des tolérances serrées aux pièces automobiles nécessitant durabilité et finition, ces méthodes sont essentielles.
• Avantages et inconvénientsLe principal avantage du fraisage et du tournage réside dans leur précision et leur polyvalence, permettant une large gamme d'états de surface et de géométries de pièces. Cependant, leurs limitations incluent l'usure des outils, qui peut affecter la qualité de la finition au fil du temps, et la nécessité de plusieurs réglages pour les pièces complexes, ce qui peut augmenter le temps et le coût de production.

Meulage

Le meulage est un procédé de finition qui utilise une meule abrasive pour obtenir des surfaces extrêmement lisses ou des formes géométriques précises sur la pièce à usiner.

• Caractéristiques techniquesLa rectification se caractérise par sa capacité à atteindre une grande précision et une excellente qualité de surface, avec des finitions souvent aussi lisses que 0.1 μm Ra. C'est la méthode de prédilection pour les pièces exigeant des tolérances serrées que le fraisage et le tournage ne peuvent garantir.
• Matériaux et ApplicationsIdéal pour les matériaux durs comme l'acier trempé, la céramique et les carbures, le meulage est largement utilisé dans la fabrication d'outils, l'industrie automobile et l'industrie aérospatiale, où la précision et l'intégrité de la surface sont non négociables.
• Avantages et inconvénientsLe meulage offre une précision et une qualité de surface inégalées, ce qui le rend indispensable pour de nombreuses applications de haute précision. Son principal inconvénient réside dans sa vitesse relativement lente et le coût plus élevé du procédé, lié à l'usure et à l'entretien des meules abrasives.

Ponçage

Le ponçage utilise des matériaux abrasifs pour lisser les surfaces, généralement comme étape de finition pour éliminer les imperfections mineures laissées par les processus d'usinage précédents.

• Caractéristiques techniquesLe ponçage est une technique polyvalente qui permet d'ajuster le grain du papier abrasif pour obtenir des finitions allant du grossier au fin. Il est souvent utilisé en combinaison avec d'autres procédés de finition pour préparer les surfaces à la peinture ou au revêtement.
• Matériaux et ApplicationsLe ponçage convient à une vaste gamme de matériaux, notamment le bois, les métaux et les plastiques. Il est couramment utilisé dans les industries automobile et du meuble pour préparer les surfaces avant la finition.
• Avantages et inconvénientsLe principal avantage du ponçage réside dans sa simplicité et son efficacité à obtenir une finition lisse. Cependant, il peut s'avérer laborieux et chronophage, notamment pour les pièces aux géométries complexes ou nécessitant une finition ultra-lisse.

Explosion de perles

Le microbillage est un procédé mécanique qui consiste à projeter à grande vitesse un jet de billes de verre abrasives sur la surface d'une pièce. Cette action élimine efficacement les imperfections de surface, ce qui permet d'obtenir une finition mate et uniforme, améliorant ainsi l'esthétique et les propriétés fonctionnelles de la pièce.

• Matériaux et ApplicationsLe microbillage est un procédé polyvalent, applicable à une large gamme de matériaux, notamment les métaux comme l'aluminium, l'acier et le titane, ainsi que les plastiques. Il est couramment utilisé dans les industries automobile, aérospatiale et électronique pour préparer les surfaces à la peinture, à l'anodisation ou simplement pour améliorer leur aspect.
• Avantages et inconvénientsLe principal avantage du microbillage réside dans sa capacité à fournir une finition uniforme et esthétique, capable également de masquer les défauts de surface mineurs. Toutefois, il est essentiel de maîtriser parfaitement le processus de microbillage afin d'éviter tout enlèvement de matière susceptible de modifier les dimensions de la pièce ou d'induire des contraintes superficielles.

Polissage

Le polissage est un procédé de finition qui utilise des abrasifs ou des agents chimiques pour obtenir un aspect brillant, semblable à un miroir, sur la surface d'une pièce. Cette méthode permet non seulement d'améliorer l'esthétique de la pièce, mais aussi de réduire la friction, d'améliorer sa propreté et d'accroître sa résistance à la corrosion.

• Matériaux et ApplicationsCette méthode est idéale pour les métaux tels que l'acier inoxydable, l'aluminium et le laiton, et est largement utilisée dans les secteurs médical, agroalimentaire et des produits de luxe, où un haut degré de finition de surface est essentiel pour des raisons à la fois esthétiques et fonctionnelles.
• Avantages et inconvénientsLe polissage offre l'avantage d'une surface lisse et réfléchissante qui améliore l'aspect visuel et les performances de la pièce. Cependant, il peut s'avérer long et fastidieux, notamment pour les pièces aux géométries complexes ou exigeant des finitions de très haute qualité.

Brossage

Le brossage utilise des poils fins ou des abrasifs pour créer une texture uniforme et directionnelle à la surface d'une pièce. Cette méthode est particulièrement efficace pour faire ressortir l'éclat naturel des pièces métalliques sans obtenir le brillant intense du polissage.

• Matériaux et ApplicationsAdapté à une variété de métaux, notamment l'aluminium, l'acier inoxydable et le cuivre, le brossage est souvent utilisé pour les composants architecturaux, l'électronique grand public et les pièces automobiles, où une finition satinée est souhaitée.
• Avantages et inconvénientsLe brossage présente l'avantage d'offrir une finition uniforme et esthétique, capable de masquer les traces de doigts et les petites imperfections. Toutefois, il peut ne pas convenir aux applications exigeant une finition non directionnelle ou lorsque la régularité de la surface est un critère essentiel.

Finition par culbutage et vibration

Le polissage par tribofinition et par vibration est un procédé par lots qui lisse et polit les pièces en les plaçant dans un récipient rempli d'abrasif et en faisant tourner ce récipient (tribofinition par tribofinition) ou en le faisant vibrer (vibration). Ces méthodes sont idéales pour le traitement de grandes quantités de petites pièces.

• Matériaux et ApplicationsCes procédés s'appliquent à une vaste gamme de matériaux, notamment les métaux, les plastiques et les céramiques. Ils sont particulièrement utiles dans les industries automobile, aérospatiale et de la joaillerie pour l'ébavurage, le lissage et le polissage des composants.
• Avantages et inconvénientsLe principal avantage du polissage par tribofinition et par vibration réside dans son efficacité à traiter simultanément de grands lots de pièces, tout en garantissant une finition uniforme. Son principal inconvénient est le risque de contact entre les pièces, pouvant entraîner des dommages ou des déformations, notamment pour les pièces fragiles.

Dynamitage des médias

Le grenaillage est un procédé de finition polyvalent qui consiste à projeter un jet d'abrasif sur la surface d'une pièce sous haute pression. Cette méthode est très efficace pour le nettoyage, l'ébavurage et la finition des surfaces.

• Matériaux et ApplicationsLe sablage peut être appliqué à une vaste gamme de matériaux, notamment les métaux, les plastiques et les composites. Il est particulièrement utile pour préparer les surfaces avant l'application de revêtements, éliminer les résidus de fabrication ou créer une texture de surface spécifique. On le retrouve fréquemment dans les pièces automobiles, les composants aérospatiaux et les machines industrielles.
• Avantages et inconvénientsLe principal avantage du sablage réside dans sa capacité à réaliser une finition uniforme sur des géométries complexes et à atteindre des zones difficiles d'accès. Toutefois, il exige une sélection rigoureuse des abrasifs et des paramètres de sablage afin d'éviter d'endommager le substrat ou de modifier des dimensions critiques.

Polissage à la vapeur

Le polissage à la vapeur est une technique de finition qui utilise une vapeur chimique pour faire fondre la surface des pièces en plastique, ce qui permet d'obtenir un fini lisse et brillant. Cette méthode est particulièrement adaptée aux matériaux difficiles à polir mécaniquement.

• Matériaux et ApplicationsLe polissage à la vapeur est principalement utilisé sur les thermoplastiques tels que le polycarbonate, l'ABS et l'acrylique. Il est idéal pour les applications exigeant une transparence optique ou une finition très brillante, comme les dispositifs médicaux, les feux automobiles et les vitrines.
• Avantages et inconvénientsLe polissage à la vapeur offre l'avantage d'obtenir une finition lisse et transparente sans imposer de contraintes mécaniques à la pièce. Cependant, il implique l'utilisation de produits chimiques dangereux, nécessitant des mesures de sécurité strictes et un contrôle environnemental rigoureux.

Moletage

Le moletage est un procédé qui crée une texture à motifs sur la surface d'une pièce, généralement pour améliorer l'adhérence ou pour des raisons esthétiques. Il consiste à presser un outil moleté contre la pièce en rotation afin de former un motif uniforme et précis.

• Matériaux et ApplicationsLe moletage est une opération courante sur les pièces métalliques, notamment en aluminium, en acier et en laiton. Il est largement utilisé pour les manches d'outils, les boutons de commande et les fixations sur mesure, lorsqu'une meilleure prise en main ou une finition décorative est recherchée.
• Avantages et inconvénientsLe principal avantage du moletage réside dans sa capacité à améliorer le toucher des pièces sans incidence significative sur leurs tolérances dimensionnelles. Toutefois, son application est limitée aux zones accessibles et symétriques par révolution, et des étapes de finition supplémentaires peuvent s'avérer nécessaires pour éliminer les bavures ou arêtes vives générées lors du processus.

Méthodes de finition chimique

Les procédés de finition chimique en usinage CNC consistent à appliquer des agents chimiques pour modifier la surface des pièces usinées. Contrairement aux méthodes mécaniques qui enlèvent ou déforment physiquement la couche superficielle, les techniques chimiques modifient la surface par des réactions chimiques, offrant ainsi des avantages et des applications différents.

Broyage chimique

Le fraisage chimique, également appelé usinage chimique ou gravure chimique, est un procédé qui enlève de la matière de la surface d'une pièce grâce à des réactions chimiques contrôlées.

• Caractéristiques techniquesCe procédé consiste à protéger certaines zones de la pièce avec un agent de masquage tout en exposant d'autres zones à un réactif chimique qui dissout le métal non protégé. La profondeur et la vitesse d'enlèvement de matière sont contrôlées avec précision, permettant ainsi la création de formes et de détails complexes, difficiles voire impossibles à réaliser par les méthodes d'usinage traditionnelles.
• Matériaux et ApplicationsLe fraisage chimique est utilisé sur divers métaux, notamment l'aluminium, l'acier, le cuivre et le titane. Il est particulièrement avantageux pour les composants aérospatiaux, tels que les structures de fuselage, où la réduction du poids sans compromettre l'intégrité structurelle est cruciale.
• Avantages et inconvénientsLe principal avantage du fraisage chimique réside dans sa capacité à produire des formes complexes et précises sans induire de contraintes ni de déformations mécaniques. Toutefois, ce procédé exige une manipulation soigneuse de produits chimiques dangereux et peut générer des déchets qui doivent être correctement gérés.

Passivation

La passivation est un procédé chimique utilisé pour améliorer la résistance à la corrosion des métaux, notamment de l'acier inoxydable, en éliminant le fer libre de la surface et en favorisant la formation d'une fine couche d'oxyde inerte.

• Caractéristiques techniquesLe procédé consiste généralement à immerger la pièce dans un bain d'acide passivant, tel que l'acide nitrique ou citrique, qui élimine les contaminants de surface et facilite la formation de la couche d'oxyde protectrice.
• Matériaux et ApplicationsLa passivation est essentielle pour les dispositifs médicaux, les équipements de transformation alimentaire et tous les composants en acier inoxydable exposés à des environnements corrosifs. Elle garantit la longévité et la fiabilité des pièces en réduisant considérablement leur sensibilité à la corrosion.
• Avantages et inconvénientsLa passivation accroît considérablement la résistance à la corrosion et renforce la couche d'oxyde naturelle sans altérer l'aspect de la pièce. Toutefois, elle n'est efficace que sur certains matériaux, comme l'acier inoxydable, et exige une maîtrise précise du procédé chimique afin d'éviter d'endommager les pièces.

Revêtements de conversion chimique

Les revêtements de conversion chimique sont utilisés pour déposer un revêtement protecteur sur les pièces métalliques par une réaction chimique, améliorant ainsi leur résistance à la corrosion, renforçant l'adhérence de la peinture et assurant une isolation électrique.

• Caractéristiques techniquesCette méthode consiste à immerger la pièce dans une solution contenant des produits chimiques qui réagissent avec la surface métallique pour former un film protecteur. Parmi les types courants de revêtements de conversion, on trouve les revêtements de chromate sur l'aluminium et les revêtements de phosphate sur l'acier.
• Matériaux et ApplicationsLes revêtements de conversion sont largement utilisés dans les industries automobile, aérospatiale et électronique pour les pièces nécessitant une protection anticorrosion et une adhérence de peinture renforcées. Ils conviennent aux surfaces en aluminium, zinc, cadmium, magnésium et acier.
• Avantages et inconvénientsLes revêtements de conversion chimique offrent une excellente résistance à la corrosion et une préparation optimale des surfaces en vue des finitions ultérieures. Leurs principaux inconvénients résident dans la nécessité d'un contrôle chimique précis et les préoccupations environnementales liées à certains produits chimiques, comme le chrome hexavalent présent dans les revêtements au chromate.

Revêtement poudre

Le revêtement en poudre est un procédé de finition à sec où un matériau en poudre est appliqué électrostatiquement sur une surface puis durci sous l'effet de la chaleur pour former une couche protectrice dure.

• Caractéristiques techniquesCe procédé se distingue par sa capacité à produire un revêtement épais et uniforme, sans coulures ni défauts, offrant une excellente durabilité et une résistance optimale aux ébréchures, aux rayures et à la corrosion. La gamme de couleurs et de finitions disponibles, du mat au brillant, permet une grande polyvalence esthétique.
• Matériaux et ApplicationsLe revêtement en poudre est principalement utilisé sur les surfaces métalliques, notamment l'acier, l'aluminium et le laiton, ce qui en fait un choix populaire pour les pièces automobiles, le mobilier d'extérieur et les équipements industriels. Sa robustesse garantit la résistance des composants aux environnements difficiles et à une utilisation intensive.
• Avantages et inconvénientsLes avantages du revêtement en poudre incluent son caractère écologique, ses faibles émissions de composés organiques volatils (COV) par rapport aux revêtements liquides et sa durabilité. Cependant, son application nécessite un équipement spécialisé et ne peut être facilement appliquée sur des matériaux non conducteurs.

Revêtement de zinc / galvanisation

Le revêtement de zinc, souvent obtenu par un procédé appelé galvanisation , consiste à appliquer une couche protectrice de zinc sur l'acier ou le fer pour empêcher la rouille.

• Caractéristiques techniquesLa galvanisation peut être réalisée par immersion à chaud, où la pièce est plongée dans du zinc en fusion, ou par électro-galvanisation, qui consiste à appliquer le zinc par un procédé électrochimique. Ces deux méthodes offrent une excellente protection contre la corrosion et une durée de vie accrue de la pièce.
• Matériaux et ApplicationsPrincipalement utilisés pour les composants en acier et en fer, les revêtements de zinc sont essentiels dans les secteurs de la construction, de l'automobile et de la marine, où les pièces sont exposées à des environnements corrosifs.
• Avantages et inconvénientsBien qu'offrant une protection importante contre la corrosion, les revêtements de zinc peuvent être sensibles à la rouille blanche s'ils sont exposés à l'humidité sans passivation adéquate. De plus, l'épaisseur du revêtement doit être soigneusement contrôlée afin d'éviter la fragilisation de la pièce.

Alodine

L'Alodine, une marque souvent utilisée comme synonyme de revêtement de conversion au chromate, est un traitement chimique pour l'aluminium qui améliore la résistance à la corrosion et constitue une bonne base pour l'adhérence de la peinture.

• Caractéristiques techniquesCe procédé consiste à traiter des pièces en aluminium avec une solution chimique à base d'acide chromique qui dépose une couche protectrice de chromate en surface. Il permet également d'améliorer la conductivité électrique, rendant ainsi l'aluminium adapté aux applications électroniques.
• Matériaux et ApplicationsLes traitements à l'alodine sont largement utilisés dans les industries aérospatiale et électronique pour les pièces nécessitant une finition à la fois légère et durable. Ils sont particulièrement avantageux pour les alliages d'aluminium sensibles à la corrosion.
• Avantages et inconvénientsLes traitements à l'alodine présentent l'avantage d'améliorer la résistance à la corrosion et l'adhérence de la peinture sans alourdir sensiblement la pièce ni en modifier les dimensions. Toutefois, les risques environnementaux et sanitaires liés à l'utilisation de l'acide chromique imposent des mesures strictes de manipulation et d'élimination.

Oxyde noir

L'oxyde noir est un revêtement de conversion pour les métaux ferreux, l'acier inoxydable, le cuivre et les alliages à base de cuivre qui offre une finition noire mate, une résistance modérée à la corrosion et une variation dimensionnelle minimale.

• Caractéristiques techniquesLe procédé implique une réaction chimique entre le fer présent à la surface du métal et les sels oxydants contenus dans la solution d'oxyde noir, créant ainsi une couche de magnétite sur la pièce.
• Matériaux et ApplicationsSes applications courantes incluent les armes à feu, les pièces automobiles et les outils, où une surface non réfléchissante et résistante à la corrosion est souhaitable. Il est également utilisé à des fins esthétiques dans les produits architecturaux et de consommation.
• Avantages et inconvénientsL'oxyde noir offre une finition esthétique et durable qui retient la lubrification en surface, améliorant ainsi la résistance à l'usure. Cependant, sa protection contre la corrosion est limitée par rapport à d'autres revêtements et nécessite souvent des traitements complémentaires à l'huile ou à la cire.

Méthodes de finition électrique/électrochimique

Les procédés de finition électrique et électrochimique offrent des avantages uniques, notamment la possibilité de déposer des métaux ou des alliages sur des surfaces, de polir jusqu'à obtenir un brillant élevé et de créer des revêtements protecteurs ou fonctionnels qui prolongent considérablement la durée de vie des pièces usinées CNC.

Placage autocatalytique au nickel

Le nickelage chimique est un procédé chimique qui dépose un alliage de nickel-phosphore ou de nickel-bore sur la surface d'une pièce sans utiliser de courant électrique.

• Caractéristiques techniquesCe procédé autocatalytique permet d'obtenir un revêtement uniforme, même sur des géométries complexes, offrant une excellente résistance à l'usure et à la corrosion. La teneur en phosphore du revêtement peut être ajustée pour modifier des propriétés telles que la dureté et la réponse magnétique.
• Matériaux et ApplicationsLe nickelage chimique convient à une large gamme de substrats, notamment les métaux, les plastiques et les céramiques, ce qui le rend polyvalent pour des secteurs tels que l'aérospatiale, l'automobile et l'électronique. Il est particulièrement avantageux pour les pièces exigeant une grande précision dimensionnelle, comme les composants hydrauliques et les moules.
• Avantages et inconvénientsCe procédé offre l'avantage d'une répartition uniforme du revêtement, d'une excellente adhérence et d'une résistance accrue à la corrosion. Toutefois, il exige des étapes de prétraitement et de nettoyage rigoureuses, et les solutions chimiques utilisées peuvent s'avérer dangereuses pour l'environnement si elles ne sont pas correctement gérées.

Electroplating

La galvanoplastie consiste à déposer un revêtement métallique sur une pièce grâce à un courant électrique.

• Caractéristiques techniquesCe procédé permet un contrôle précis de l'épaisseur et de la composition de la couche déposée, ce qui améliore la conductivité électrique, la résistance à la corrosion et l'aspect esthétique. Les métaux de placage les plus courants sont l'or, l'argent, le cuivre et le zinc.
• Matériaux et ApplicationsLe procédé de galvanoplastie est largement utilisé dans divers secteurs industriels, de l'électronique (pour les circuits imprimés et les connecteurs) à l'automobile (pour les composants décoratifs et protecteurs). Il est également employé en joaillerie pour le dépôt de métaux précieux sur des supports moins onéreux.
• Avantages et inconvénientsLe traitement électrolytique peut améliorer considérablement l'aspect et la durabilité d'une pièce. Cependant, ce procédé complexe exige une maîtrise rigoureuse de la chimie de la solution et des paramètres électriques. Les préoccupations environnementales et l'élimination des déchets toxiques constituent également des défis importants.

Électropolissage

L'électropolissage est un procédé électrochimique qui lisse et affine la surface microscopique d'une pièce métallique.

• Caractéristiques techniquesEn dissolvant la couche superficielle de matériau, l'électropolissage réduit les irrégularités de surface, ce qui permet d'obtenir une finition plus brillante et plus lisse. Ce procédé améliore également la résistance à la corrosion et la facilité de nettoyage de la pièce.
• Matériaux et ApplicationsPrincipalement utilisé pour l'acier inoxydable, le polissage électrolytique s'applique également à l'aluminium, au cuivre et à d'autres alliages. Il est largement employé dans les industries médicale, agroalimentaire et pharmaceutique, où l'hygiène et la facilité de nettoyage sont primordiales.
• Avantages et inconvénientsL’électropolissage offre le double avantage d’une esthétique améliorée et d’une résistance accrue à la corrosion et à la contamination. Cependant, il peut s’avérer coûteux et, comme tout procédé électrochimique, il exige une gestion rigoureuse des déchets et un contrôle environnemental strict.

Anodisation

L'anodisation est un procédé électrochimique qui renforce la couche d'oxyde naturelle présente à la surface des pièces métalliques, principalement en aluminium. Ce procédé accroît la résistance à la corrosion, la dureté superficielle et la résistance à l'usure, tout en permettant l'ajout de colorants à des fins esthétiques.

• Caractéristiques techniquesL'anodisation consiste à immerger la pièce en aluminium dans un bain d'électrolyte acide et à y faire passer un courant électrique. Ce procédé épaissit la couche d'oxyde naturelle, la rendant plus durable et résistante à la corrosion.
• Matériaux et ApplicationsPrincipalement utilisée pour l'aluminium, l'anodisation est idéale pour les applications aérospatiales, automobiles, électroniques grand public et architecturales où la durabilité et l'aspect esthétique sont essentiels.
• Avantages et inconvénientsL'anodisation offre une excellente résistance à la corrosion et à l'usure, une meilleure adhérence des primaires de peinture et un rendu esthétique supérieur. Cependant, elle est limitée à l'aluminium et à ses alliages et exige un contrôle rigoureux du processus électrolytique afin de garantir l'uniformité et la qualité de la finition.

Anodisation de type I

L'anodisation de type I, ou anodisation à l'acide chromique, est la moins courante. Elle offre des revêtements plus fins qui préservent les dimensions et les tolérances de la pièce. Elle est privilégiée pour les pièces exigeant des tolérances serrées et une bonne résistance à la fatigue, et est souvent utilisée dans l'aérospatiale pour sa capacité à prévenir la fissuration par corrosion sous contrainte.

Anodisation de type II

L'anodisation de type II, ou anodisation à l'acide sulfurique, est la plus courante. Elle offre un bon compromis entre dureté superficielle et résistance à l'usure. Adaptée à une large gamme d'applications, de l'automobile aux biens de consommation, elle permet la coloration, améliorant ainsi l'esthétique des pièces.

Anodisation de type III

L'anodisation de type III, aussi appelée anodisation dure, produit les couches d'oxyde les plus épaisses et les plus résistantes, augmentant considérablement la résistance à l'usure et à la corrosion. Idéale pour les applications industrielles et militaires exigeant une durabilité extrême, elle réduit cependant légèrement la résistance à la fatigue de la pièce en raison de l'épaisseur accrue du revêtement.

Méthodes de finition thermique

Les méthodes de finition thermique consistent à utiliser la chaleur ou l'énergie thermique pour modifier les propriétés de surface des pièces usinées, améliorant ainsi leurs caractéristiques mécaniques et physiques.

Gravure au laser

La gravure laser est un procédé thermique sans contact qui utilise un faisceau laser pour enlever de la matière de la surface d'une pièce, créant ainsi des marques permanentes sans affecter l'intégrité structurelle de la pièce.

• Caractéristiques techniquesCette méthode offre une grande précision et une excellente répétabilité, permettant des motifs complexes et des marquages ​​lisibles sur une variété de matériaux.
• Matériaux et ApplicationsAdaptée aux métaux, aux plastiques, à la céramique et même au bois, la gravure laser est largement utilisée pour les numéros de série, les logos et les dessins personnalisés dans des secteurs allant des dispositifs médicaux à la fabrication automobile.
• Avantages et inconvénientsLa gravure laser offre une précision et un niveau de détail inégalés, permettant de reproduire presque tous les motifs. Cependant, elle peut être limitée par la capacité du matériau à absorber l'énergie laser, et la profondeur de gravure est généralement faible.

Traitement thermique

Le traitement thermique englobe divers procédés utilisés pour modifier la microstructure des matériaux, améliorant ainsi leurs propriétés mécaniques telles que la résistance, la dureté et la ductilité.

• Caractéristiques techniquesLes procédés de traitement thermique courants comprennent le recuit, le revenu, la cémentation et la trempe à cœur, chacun étant adapté aux exigences spécifiques des matériaux et aux résultats souhaités.
• Matériaux et ApplicationsLargement applicable à l'acier et à d'autres alliages, le traitement thermique est essentiel dans les secteurs de l'automobile, de l'aérospatiale et de la fabrication d'outils, où l'amélioration des propriétés des matériaux est cruciale pour la performance et la durabilité.
• Avantages et inconvénientsLe traitement thermique peut améliorer considérablement les propriétés mécaniques d'une pièce, la rendant ainsi plus adaptée aux applications exigeantes. Cependant, il nécessite un contrôle précis de la température, de la durée et de l'atmosphère pour obtenir des résultats constants et peut parfois entraîner des déformations s'il n'est pas correctement maîtrisé.

Recuit

Le recuit consiste à chauffer puis à refroidir lentement un matériau afin de réduire sa dureté et d'améliorer sa ductilité, ce qui le rend plus facile à travailler et améliore son usinabilité.

Trempe

Le revenu est effectué après la trempe pour diminuer la fragilité et obtenir un équilibre souhaité entre dureté et ténacité.

Cémentation

Le traitement de cémentation augmente la dureté superficielle d'une pièce tout en conservant un intérieur résistant et ductile, idéal pour les pièces soumises à une forte usure.

Par durcissement

Le durcissement par trempe consiste à chauffer le matériau puis à le refroidir brutalement pour obtenir une dureté uniforme sur toute la pièce, ce qui convient aux composants nécessitant une résistance et une durabilité élevées.

Est-il possible de combiner plusieurs finitions de surface pour des pièces usinées CNC ?

La possibilité de combiner différents états de surface en usinage CNC est non seulement envisageable, mais souvent encouragée pour plusieurs raisons.

Cette approche multidimensionnelle permet d'optimiser les pièces pour des applications spécifiques, en améliorant des attributs tels que la résistance à la corrosion, la résistance à l'usure et la rugosité de surface, ou tout simplement d'obtenir une apparence esthétique unique.

Pourquoi combiner les finitions ?

• Performance amélioréeLa combinaison de finitions peut améliorer considérablement la résistance d'une pièce aux facteurs environnementaux, à l'usure mécanique et à la corrosion.
• L'attrait esthétique Les finitions séquentielles permettent d'obtenir des textures, des couleurs et des niveaux de brillance uniques qu'un procédé unique ne pourrait pas réaliser.
• PersonnalisationAdapter les finitions de surface aux exigences spécifiques des clients ou du secteur d'activité peut permettre de différencier un produit sur le marché.

Exemples de finitions combinées

• Anodisation suivie de microbillesCette combinaison est prisée pour créer une surface mate et uniforme sur les pièces en aluminium, tout en offrant une résistance à la corrosion et à l'usure. L'anodisation ajoute une couche extérieure dure et protectrice, tandis que le microbillage confère à la pièce une finition esthétique et homogène, sans la brillance typique des surfaces anodisées seules.
• Revêtement en poudre après revêtement de conversion chimiqueL'application d'un revêtement en poudre sur une surface chimiquement modifiée améliore l'adhérence du revêtement et offre une résistance accrue à la corrosion, ce qui rend cette combinaison idéale pour les applications en extérieur ou en environnements difficiles.

Comment mesure-t-on l'état de surface en usinage CNC ?

Comprendre le degré de finition de surface obtenu est essentiel pour garantir que les pièces répondent aux spécifications et aux critères de performance requis. La mesure de la finition de surface en usinage CNC fait appel à plusieurs méthodes, chacune fournissant des informations sur la texture, les irrégularités et la qualité globale de la surface.

Méthodes de mesure courantes

• Inspection visuelleBien que subjectives, les inspections visuelles permettent d'identifier rapidement les principaux défauts de surface.
• Testeurs de rugosité de surfaceCes appareils mesurent les micro-irrégularités de la surface, fournissant une valeur quantitative de rugosité.
• ProfilomètresEn traçant un profil sur la surface à l'aide d'un stylet, les profilomètres génèrent un profil détaillé qui peut être analysé pour évaluer les caractéristiques de la surface.

Unités et symboles de mesure courants pour l'état de surface en usinage CNC

La quantification des états de surface fait appel à des unités et des symboles spécifiques qui représentent la rugosité moyenne ou la rugosité crête-à-vallée d'une surface. La compréhension de ces paramètres est essentielle pour spécifier, obtenir et vérifier la qualité de surface souhaitée.

• Ra (rugosité moyenne): Représente la rugosité moyenne de la surface, mesurée en micro-pouces (µin) ou en micromètres (µm). C'est le paramètre le plus couramment utilisé pour l'évaluation générale de l'état de surface.
• Rz (hauteur maximale moyenne): Mesure la hauteur moyenne crête-vallée des irrégularités de surface sur une longueur spécifiée.
• RMS (Root Mean Square)Similaire à Ra, mais calculé différemment, offrant une perspective légèrement différente sur la rugosité de surface.

Les finitions de surface obtenues par usinage CNC sont-elles coûteuses ?

Le coût des finitions de surface par usinage CNC peut varier considérablement, en fonction de facteurs tels que le type de finition, la complexité du matériau et le niveau de précision requis.

Par exemple, des finitions simples comme le microbillage peuvent coûter entre 30 et 50 dollars par pièce, tandis que des procédés plus complexes comme l'anodisation ou le nickelage chimique peuvent atteindre 100 à 200 dollars par pièce, selon la taille et la complexité.

Il est important de consulter les fabricants pour obtenir des devis précis, car ces fourchettes de prix peuvent varier en fonction du volume de la commande, du coût des matériaux et des exigences de traitement supplémentaires.

Combien de temps dure généralement l'usinage de finition de surface par commande numérique (CNC) ?

Les finitions simples peuvent prendre de quelques heures à une journée, tandis que les traitements plus complexes comme l'anodisation ou la galvanoplastie peuvent durer de 24 à 48 heures, sans compter les temps de préparation et de cuisson. Ces durées dépendent notamment du type de finition, de la complexité de la pièce et de l'efficacité de l'atelier d'usinage.

Anticiper les retards potentiels et comprendre les spécificités de chaque processus permet de gérer efficacement les délais, garantissant ainsi le respect des échéances du projet sans compromettre la qualité du résultat final.

Comment préparer les pièces usinées CNC avant l'application des finitions de surface ?

La préparation des pièces usinées CNC pour la finition de surface est une étape cruciale du processus de fabrication. Elle garantit que le produit final répond aux normes de qualité et d'esthétique souhaitées. Voici comment préparer vos pièces usinées CNC pour la finition de surface :

• Nettoyage: Commencez par nettoyer soigneusement les pièces afin d'éliminer tout fluide d'usinage, huile et résidu. Le nettoyage par ultrasons ou par solvants est couramment utilisé pour garantir l'absence de contaminants susceptibles de perturber le processus de finition.
• Lissage des bords : Les bavures et les arêtes vives peuvent nuire au processus de finition. Utilisez des techniques d'ébavurage telles que le ponçage manuel, le tribofinition ou l'utilisation de machines à arrondir les bords pour lisser les arêtes et garantir une application uniforme de la finition.
• Assurer la compatibilité : Vérifiez la compatibilité du matériau avec le procédé de finition choisi. Par exemple, certains métaux peuvent nécessiter des prétraitements spécifiques avant anodisation ou placage afin d'obtenir une adhérence et une qualité de finition optimales.

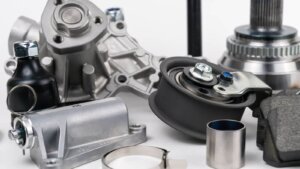

Quels sont les problèmes et défauts courants des finitions de surface obtenues par usinage CNC ?

Plusieurs problèmes peuvent survenir lors de la finition de surface des pièces usinées CNC. Il est crucial de comprendre ces problèmes et de savoir comment les prévenir ou les résoudre :

• Épluchure d'orange: Un aspect texturé, semblable à la peau d'une orange, est souvent dû à une application incorrecte du revêtement en poudre. Une application uniforme et un contrôle précis de la température de cuisson permettent d'éviter ce problème.
• Cloquage: Ce phénomène est dû à l'humidité ou à la présence d'air emprisonné sous la finition. Préchauffer les pièces pour éliminer l'humidité et s'assurer d'une surface propre et sèche permet d'atténuer la formation de cloques.
• Desquamation ou pelage : Cela peut se produire si la surface n'a pas été correctement préparée ou si l'adhérence est insuffisante. Une préparation de surface mécanique ou chimique peut améliorer l'adhérence.
• Rayures ou abrasions : Ces défauts peuvent résulter de la manipulation ou de l'utilisation d'équipements de traitement. La manipulation soigneuse des pièces et l'utilisation de protections permettent de réduire le risque de ces défauts.
• Coloration incohérente : En anodisation notamment, cela peut être dû à une texture de surface ou à une composition du matériau irrégulières. Le choix d'un matériau homogène et un contrôle précis du processus d'anodisation sont essentiels pour garantir la régularité du résultat.

Conclusion

L'usinage CNC de finition de surface est un domaine complexe qui exige une grande attention aux détails, de la préparation à l'application finale de la finition. Comprendre les problèmes courants et savoir les prévenir garantit des résultats de haute qualité, conformes voire supérieurs aux attentes. Pour une description technique des technologies autres que l'usinage, consultez notre guide détaillé sur la finition de surface.

3ERP est une référence en matière de finitions de surface haut de gamme pour les pièces usinées sur mesure en métal et en plastique. Qu'il s'agisse de microbillage, d'anodisation (type II, type III), de chromage, de revêtement en poudre ou de zingage, 3ERP possède l'expertise et les capacités nécessaires pour offrir des finitions de premier ordre à une vaste gamme de pièces usinées CNC.

Nos deux usines d'usinage CNC, complétées par un vaste réseau d'ateliers d'usinage CNC certifiés, nous permettent de gérer des projets de toute envergure et de garantir la livraison dans les délais de vos pièces usinées de haute qualité. Avec plus de 60 machines CNC à notre disposition, nous vous assurons une solution de fabrication fluide, efficace et performante, parfaitement adaptée aux besoins spécifiques de votre projet.
