Cómo se utiliza la impresión 3D en la industria de fabricación de moldes: Impresión 3D de moldes e impresión 3D para moldeo por inyección

La industria del moldeo es una de las más longevas y está relacionada con todos los sectores de la industria manufacturera. En la actualidad, la fabricación y el moldeo son altamente interdependientes, y un sinfín de componentes de productos se fabrican mediante moldeo (inyección, moldeo por soplado y silicona) o fundición (fundición en molde, acabado y hilado). Independientemente de la aplicación, el molde puede mejorar la eficiencia y la rentabilidad, garantizando al mismo tiempo la calidad.

La fusión de la impresión 3D y el moldeo por inyección está teniendo un gran impacto en nuestra forma de abordar la producción, especialmente en el caso de prototipos y proyectos de tiradas cortas.

Se acabaron los días de esperar semanas por los moldes. Ahora podemos crearlos en cuestión de horas o días, utilizando materiales resistentes a altas temperaturas que soportan hasta 238 °C. Esta tecnología no solo es rápida, sino también versátil, lo que permite a las empresas producir de forma eficiente desde unas pocas piezas hasta miles.

Esta innovación acelera drásticamente el desarrollo de productos y reduce drásticamente los costes, lo que supone un cambio radical para las empresas centradas en la producción de bajo volumen.

En este artículo, nos centraremos en cómo la impresión 3D está dejando su huella en el moldeo por inyección y abriendo nuevas posibilidades para los fabricantes.

¿Es posible imprimir en 3D moldes para moldeo por inyección?

Por supuesto, la impresión 3D de moldes para moldeo por inyección no solo es factible, sino que cada vez es más común en la fabricación moderna. Este método constituye una herramienta robusta para crear diseños de moldes complejos, necesarios para la creación rápida de prototipos y la producción de lotes pequeños.

Mediante el uso de impresoras 3D, los fabricantes pueden evitar los elevados costes iniciales y los largos plazos de entrega asociados a la fabricación de moldes tradicionales , lo que supone una ventaja estratégica en los dinámicos entornos de mercado actuales.

¿Por qué utilizar la impresión 3D para la fabricación de moldes?

La decisión de emplear la impresión 3D para la fabricación de moldes se basa en varias ventajas decisivas:

• Reducción de costo: Los moldes metálicos tradicionales implican costes iniciales significativos, especialmente onerosos para tiradas de producción pequeñas que oscilan entre 10 y 1,000 piezas. Los moldes impresos en 3D sortean este obstáculo, reduciendo drásticamente los gastos iniciales y haciendo que la producción a pequeña escala sea económicamente viable.
• Velocidad y Agilidad: La impresión 3D permite obtener moldes en tan solo 1 o 2 días, un marcado contraste con las 5 a 7 semanas que requiere el mecanizado tradicional. Esta rapidez es fundamental para satisfacer las demandas del mercado y lanzar nuevos productos con agilidad.
• Flexibilidad e iteración: La capacidad de modificar rápidamente los diseños sin incurrir en los costos asociados al mecanizado de moldes metálicos representa una ventaja significativa. Esta flexibilidad fomenta la innovación y la adaptación constantes, aspectos cruciales en un mercado dinámico.
• Versatilidad de materiales: Las impresoras 3D pueden trabajar con una amplia gama de materiales, incluidas resinas y polvos que presentan altas temperaturas de deflexión térmica, capaces de soportar múltiples inyecciones, lo que resulta ideal para diversos requisitos de producción.
• Complejidad del diseño: La impresión 3D destaca por producir moldes con detalles intrincados y geometrías complejas que resultan difíciles o imposibles de lograr con métodos convencionales. Esto incluye la posibilidad de integrar funciones como canales de refrigeración conformados que optimizan el proceso de moldeo.

• Reducción de los plazos de entrega y del desperdicio de materia prima: Al acelerar el proceso de diseño y producción y minimizar el desperdicio de material, la impresión 3D respalda los principios de producción ajustada.
• Impacto medioambiental: Ciertos procesos de impresión 3D reducen el impacto ambiental al utilizar materiales biodegradables o reciclados y emitir menos partículas, especialmente cuando están equipados con filtros adecuados o recintos ventilados.
• Mayor vida útil y reutilización del molde: Las innovaciones en el diseño de moldes permiten la incorporación de componentes como núcleos solubles o insertos modulares, lo que mejora la durabilidad y la posibilidad de reutilización de los moldes.

¿Cómo funciona la impresión 3D para el moldeo por inyección?

El proceso comienza con la creación de un modelo 3D del núcleo y la cavidad del molde, que luego se construye capa por capa utilizando materiales capaces de soportar altas temperaturas y presiones, como plásticos y metales resistentes al calor.

Tras la fase de impresión, estos moldes se someten a un extenso postprocesamiento, que puede incluir la eliminación de estructuras de soporte, así como el lijado y pulido para lograr el acabado superficial y la precisión dimensional necesarios. Esto garantiza que los moldes cumplan con los estrictos requisitos del proceso de moldeo por inyección.

Si bien el ciclo estándar del moldeo por inyección (fusión, inyección, enfriamiento y expulsión de termoplásticos) permanece inalterado, la innovación reside en la fabricación del molde, lo que permite ciclos de producción más rápidos y flexibles, especialmente para prototipos y fabricación de bajo volumen.

¿Cuáles son las diferentes etapas en la impresión 3D de moldes?

La creación de moldes mediante impresión 3D implica varias etapas críticas, cada una de las cuales contribuye a la calidad y funcionalidad del producto final:

• Modelado CAD: Inicialmente, el diseño del molde se desarrolla meticulosamente utilizando software CAD, centrándose en aspectos cruciales como la entrada de material, la ventilación y la geometría de la pieza que se va a moldear.
• Impresión 3D: El molde se construye capa a capa empleando tecnologías adecuadas al material y a las propiedades deseadas, como la estereolitografía (SLA), la sinterización selectiva por láser (SLS), el procesamiento digital de luz (DLP) o la fusión de lecho de polvo metálico. Esta etapa constituye la materialización del diseño CAD.
• Postprocesamiento: Tras la impresión, el molde se somete a un proceso posterior para eliminar cualquier soporte o material sobrante. A continuación, las superficies se pulen o alisan para garantizar una calidad óptima de las piezas inyectadas.
• Asamblea del molde: Si el molde consta de varias piezas o secciones, estas se ensamblan dentro de un marco metálico o se alinean para formar el molde completo. Este paso es fundamental para mantener la integridad y la funcionalidad del molde bajo las presiones del moldeo por inyección.
• Probar e iterar: La etapa final consiste en probar el molde mediante ensayos de inyección. Estas pruebas son fundamentales para validar el rendimiento del molde y realizar los ajustes necesarios antes de su uso en la producción a gran escala.

¿Cuáles son las configuraciones más comunes de los moldes impresos en 3D?

Los moldes impresos en 3D vienen en diversas configuraciones, cada una adecuada para diferentes aplicaciones y requisitos de producción. Estas son algunas de las configuraciones más comunes:

• Estructuras de soporte de aluminio con inserciones impresas en 3D.Estos dispositivos se utilizan normalmente para manejar presiones de inyección más elevadas. El aluminio proporciona una estructura duradera, mientras que los insertos impresos en 3D se pueden reemplazar o modificar rápidamente, lo que ofrece flexibilidad y ahorro de costes para la producción de bajo a medio volumen.
• Moldes totalmente impresos en 3DIdeales para tiradas muy cortas, estos moldes pueden incorporar funciones avanzadas como canales de refrigeración conformados. Están fabricados íntegramente con materiales de impresión 3D y son óptimos cuando la producción requiere geometrías complejas que los métodos tradicionales no pueden lograr. El uso de estos moldes suele estar limitado por la resistencia de la resina y el número de ciclos que pueden soportar (normalmente entre 30 y 100 ciclos para termoplásticos comunes como el ABS o el PP).
• Moldes híbridosEstos moldes combinan componentes impresos en 3D con elementos de fabricación tradicionales. Esta configuración permite la inclusión de piezas metálicas donde se requiere mayor resistencia o resistencia al calor, aprovechando al mismo tiempo la complejidad geométrica y la rapidez de la impresión 3D.

Moldes totalmente impresos en 3D

Los moldes totalmente impresos en 3D son especialmente ventajosos para la creación rápida de prototipos y la producción de lotes pequeños. Estos moldes se pueden producir rápidamente y a un menor coste en comparación con los moldes metálicos tradicionales, lo que los hace ideales para probar y validar nuevos diseños de productos. Las características de los moldes totalmente impresos en 3D incluyen:

• Geometrías internas complejasPueden incluir intrincados conductos internos y canales de refrigeración que son difíciles de crear con otros métodos.
• Velocidad de producciónLos moldes se pueden imprimir en cuestión de horas o días, dependiendo de la complejidad y la tecnología de impresión utilizada.
• Rentabilidad Eliminan la necesidad de herramientas y mecanizado costosos, lo que reduce significativamente la inversión inicial.
• Preocupaciones de durabilidadSi bien son adecuados para tiradas cortas, los moldes impresos en 3D pueden sufrir desgaste, deformación o daños si se utilizan de forma intensiva, por lo que es necesario tener en cuenta el material utilizado y la vida útil prevista del molde.

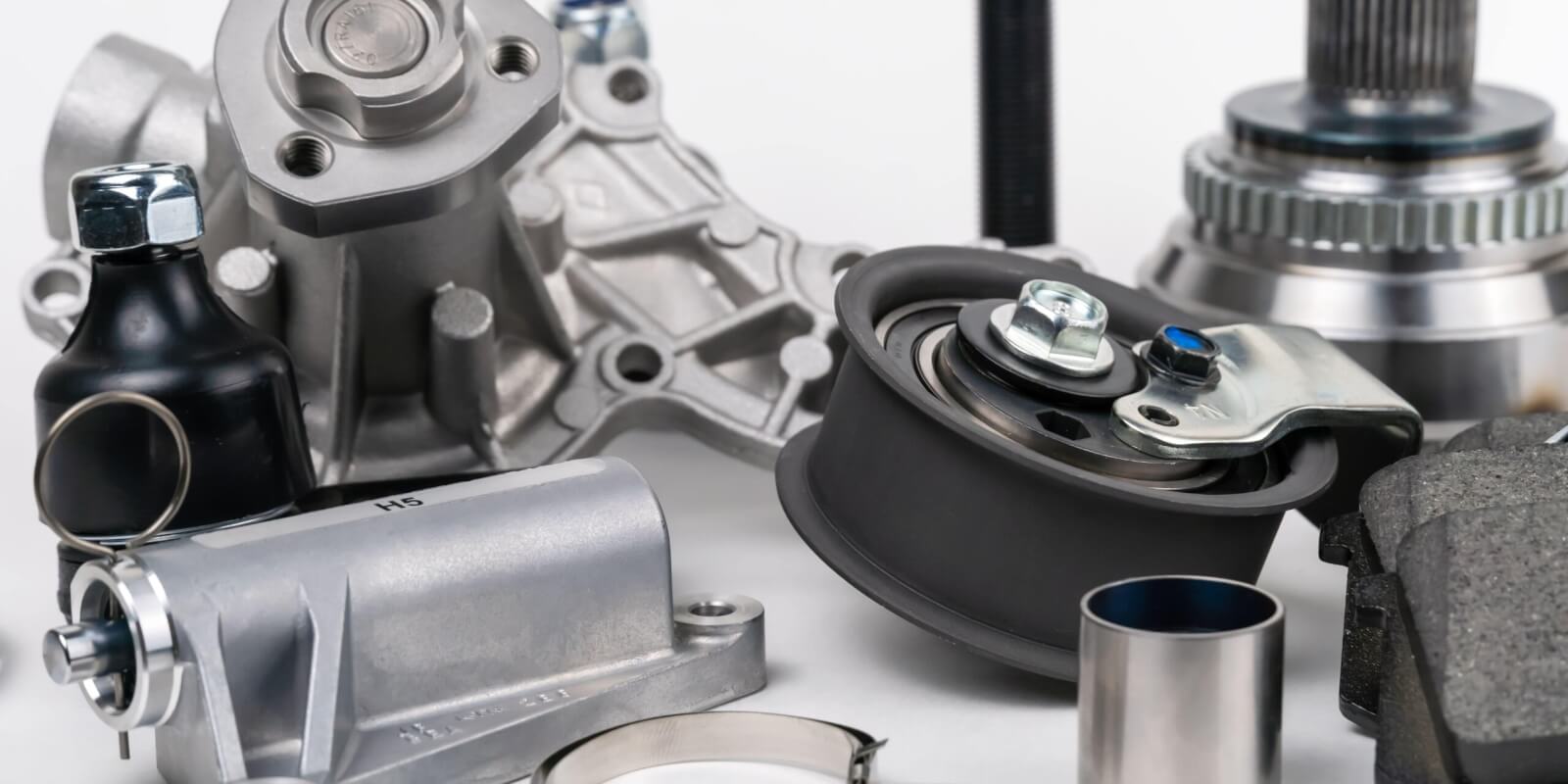

Insertos de molde impresos en 3D

Utilizados dentro de marcos metálicos rígidos, los insertos de moldes impresos en 3D ofrecen varias ventajas:

• Durabilidad mejoradaLa estructura metálica soporta el inserto impreso en 3D, lo que le permite resistir mayores fuerzas de sujeción y presiones de inyección, prolongando así la vida útil del molde.
• Uso reducido de materialesAl imprimir únicamente el inserto del molde, los fabricantes pueden reducir la cantidad de costoso material de impresión 3D necesario, al tiempo que logran una alta precisión y exactitud.
• FlexibilidadLos insertos se pueden intercambiar fácilmente, lo que hace que esta configuración sea ideal para proyectos que requieren múltiples diseños o cambios frecuentes, lo que facilita los procesos de fabricación ágiles.

Moldes híbridos

Los moldes híbridos representan una síntesis de las técnicas de fabricación tradicionales y de impresión 3D, lo que proporciona ventajas únicas en el ámbito del moldeo por inyección.

Este enfoque innovador combina la rápida capacidad de producción de la impresión 3D con la durabilidad de los componentes metálicos, lo que garantiza que los moldes puedan soportar presiones y temperaturas más elevadas:

• Resistencia y durabilidad térmicaLa incorporación de secciones metálicas en áreas críticas mejora la integridad estructural y la resistencia al calor del molde.
• Canales de enfriamiento conformesEstos moldes suelen incorporar canales de refrigeración localizados, impresos en 3D para que se ajusten con precisión a la geometría del molde. Esta precisión permite una refrigeración más eficaz, lo que reduce los tiempos de ciclo y mejora la calidad del producto final.
• Reducción de peso: El uso estratégico de materiales impresos en 3D más ligeros reduce el peso total del molde, lo que puede simplificar su manipulación y funcionamiento en entornos de fabricación.
• Integración de características complejasLos moldes híbridos destacan por integrar características complejas que serían difíciles o imposibles de mecanizar, como geometrías internas intrincadas o detalles finos.

Moldes prototipo

Los moldes prototipo son herramientas esenciales en el proceso de desarrollo de productos, ya que permiten a los diseñadores e ingenieros validar conceptos y realizar pruebas funcionales antes de invertir en costosos utillajes de producción a gran escala.

Estos moldes se caracterizan por su rentabilidad y rapidez de producción, ofreciendo una solución práctica para las pruebas iterativas:

• Validación de diseñoPermiten una evaluación rápida de la viabilidad del diseño, la funcionalidad y las pruebas de mercado.
• Rentabilidad : Menores costes de fabricación en comparación con las opciones de utillaje tradicionales, lo que las hace adecuadas para series de producción pequeñas.
• VelocidadSu producción es significativamente más rápida, ya que a menudo solo se necesitan unas horas para imprimir, lo que acelera todo el ciclo de desarrollo.
• Adaptabilidad: Ideal para su uso en máquinas de moldeo por inyección de sobremesa o de baja tonelaje, capaces de producir un número limitado de piezas para probar el diseño del molde y la funcionalidad de la pieza.

Moldes de canal de refrigeración conformados

Los moldes con canales de refrigeración conformados aprovechan las capacidades únicas de la impresión 3D para crear canales de refrigeración que siguen los contornos complejos del molde con mayor precisión que con las técnicas de perforación tradicionales.

Esta alineación mejora drásticamente la eficiencia de la refrigeración y puede mejorar la calidad general y la integridad estructural de las piezas moldeadas:

• Eficiencia de enfriamiento mejoradaLos canales de refrigeración se pueden personalizar para que coincidan con la forma de la cavidad del molde, mejorando la disipación del calor y reduciendo los tiempos de enfriamiento hasta en un 70 %.
• Mayor calidad de la piezaUn enfriamiento más uniforme reduce la deformación y las tensiones residuales en el producto final, mejorando la estabilidad dimensional y el acabado superficial.
• Geometrías complejasLa impresión 3D permite crear canales de refrigeración con geometrías que serían difíciles o imposibles de lograr con el mecanizado convencional, ofreciendo una mayor flexibilidad de diseño.
• Opciones de materialEstos moldes pueden fabricarse con una variedad de materiales, incluidos polímeros avanzados y metales, para adaptarse a diferentes necesidades de producción y soportar un uso repetido a altas temperaturas y presiones.

Moldes de múltiples cavidades

Los moldes multicavidad constituyen una configuración ventajosa en la impresión 3D para el moldeo por inyección, especialmente cuando el objetivo es aumentar la productividad mediante la producción simultánea de múltiples piezas idénticas por ciclo de inyección.

Estos moldes son fundamentales para aumentar la producción sin incrementar exponencialmente los costos ni el tiempo. Las características clave incluyen:

• Producción de múltiples piezasCada ciclo produce varias piezas, lo que mejora la eficiencia, especialmente para productos de alta demanda.
• Reducción de costesLa impresión 3D facilita la creación de moldes multicavidad a un coste menor en comparación con el mecanizado tradicional, lo que resulta especialmente beneficioso para operaciones a gran escala.
• Flexibilidad de diseñoLa disposición de las cavidades se puede modificar fácilmente para optimizar el llenado, el enfriamiento y la solidificación de cada pieza, lo que garantiza una calidad uniforme en todas las piezas producidas.
• Gestión de calidad uniformeEs fundamental garantizar una refrigeración equilibrada y un correcto control de la inyección para evitar diferencias de calidad entre las piezas producidas en una sola inyección.

Moldes de núcleo y cavidad

Los moldes de núcleo y cavidad representan un diseño fundamental en el moldeo por inyección, donde el núcleo forma la geometría interna de la pieza y la cavidad da forma a la externa. En la impresión 3D, estos moldes son particularmente beneficiosos para:

• Geometrías complejasPueden incluir detalles intrincados y socavados, lo cual es posible gracias a la construcción capa por capa en la impresión 3D.
• Detallado de superficiesPermite acabados superficiales de alta resolución, incluyendo texturas, logotipos o textos, lo que mejora los atributos estéticos y funcionales del producto final.
• Precisión del posprocesamientoLos acabados posteriores a la impresión, que son fundamentales, mejoran la calidad de la superficie, garantizando que las piezas finales cumplan con estrictos estándares de calidad.
• Facilidad de alineaciónImpresos en dos mitades separadas, estos moldes garantizan una alineación precisa durante el proceso de moldeo, algo crucial para la exactitud funcional y dimensional de piezas complejas.

Moldes modulares

Los moldes modulares representan un enfoque innovador en el moldeo por inyección mediante impresión 3D, ofreciendo flexibilidad y rentabilidad a los fabricantes que necesitan adaptarse rápidamente a los cambios del mercado o a las variaciones de los productos. Entre las principales ventajas de los moldes modulares se incluyen:

• Componentes intercambiables: Se pueden reemplazar o modificar partes del molde sin necesidad de sustituir el molde completo, lo que resulta ideal para actualizaciones de productos o diseños de variantes.
• Reducción de costosMinimiza el tiempo de inactividad y el desperdicio de materiales al permitir modificaciones específicas en lugar de revisiones completas, algo crucial para entornos de producción dinámicos.
• Iteración rápidaMejora la capacidad de probar rápidamente diferentes diseños de moldes o iteraciones de productos, lo que facilita ciclos de desarrollo de productos más rápidos.
• Utilización de la base comúnVarios diseños pueden utilizar una base de molde común, lo que reduce los costes de utillaje y simplifica el proceso de fabricación.

Moldes divididos

Los moldes divididos en la impresión 3D ofrecen ventajas únicas para la producción de piezas grandes o complejas que superan las capacidades de una sola impresión.

Diseñados para imprimirse en mitades o segmentos separados, estos moldes abordan varios desafíos de fabricación:

• Escalabilidad organizacionalSon especialmente útiles para componentes de mayor tamaño que no pueden producirse dentro de las limitaciones del volumen de impresión de una impresora 3D estándar.
• Facilidad de procesamientoDividir el molde en secciones simplifica la eliminación de las estructuras de soporte y facilita el procesamiento posterior, especialmente en cavidades profundas o canales complejos.
• VersatilidadEste método permite una personalización detallada de cada mitad del molde, lo que facilita la creación de diseños complejos sin necesidad de un extenso acabado manual.

¿Cuáles son las diferentes tecnologías de impresión 3D para la fabricación de moldes de inyección?

La impresión 3D ha revolucionado la fabricación de moldes de inyección al ofrecer diversas tecnologías, cada una con sus beneficios y aplicaciones únicas.

A continuación, se ofrece una breve descripción general de las tecnologías de impresión 3D más utilizadas en este ámbito:

• Estereolitografía (SLA)Conocida por producir moldes con superficies muy lisas y detalles finos. Ideal para producciones de bajo volumen donde la estética y el detalle son cruciales. Sin embargo, las resinas utilizadas pueden ser menos duraderas a altas temperaturas y presiones.
• Sinterizado selectivo por láser (SLS)Utiliza polvos a base de nailon, que pueden reforzarse con fibras de vidrio o carbono, lo que da como resultado moldes robustos que soportan presiones y temperaturas más elevadas. El acabado superficial puede ser más rugoso en comparación con la estereolitografía (SLA).
• Modelado de deposición fusionada (FDM)Ofrece la ventaja de utilizar materiales termoplásticos, lo que lo hace adecuado para pruebas y ensayos funcionales. El acabado superficial y la resolución de detalles suelen ser inferiores a los de SLA o SLS.
• Procesamiento de luz digital (DLP)Similar a la estereolitografía (SLA) en términos de resolución y acabado superficial, pero generalmente más rápida, lo cual resulta beneficioso para las fases de creación rápida de prototipos.
• Fusión de chorro múltiple (MJF)Proporciona detalles finos y una alta durabilidad, con la capacidad de producir piezas más rápido que SLS, aunque las opciones de materiales son actualmente más limitadas.

A continuación, profundizaremos en cada tecnología.

SLA (Estereolitografía)

La estereolitografía (SLA) es reconocida por su alta precisión y excelente acabado superficial, lo que la convierte en una opción ideal para moldes que requieren detalles intrincados y una estética de alta calidad. Los aspectos clave de la SLA incluyen:

Ventajas :

• Capaz de producir moldes con superficies muy lisas y detalles complejos.
• Algunas resinas ofrecen una alta resistencia al calor, lo que las hace adecuadas para procesos de moldeo por inyección de tiradas cortas.

Contras :

• La fragilidad de las resinas estándar puede requerir una manipulación cuidadosa para evitar daños en el molde.

Aplicaciones :

• Especialmente eficaz para prototipos y lotes pequeños donde el detalle y la calidad de la superficie son fundamentales.

SLS (sinterización selectiva por láser)

La sinterización selectiva por láser (SLS) utiliza un láser para sinterizar material en polvo, generalmente nailon, que puede reforzarse con fibras de carbono o vidrio, creando moldes resistentes y duraderos. La SLS se caracteriza por:

Ventajas :

• Produce insertos de molde robustos que pueden soportar una tensión mecánica significativa y presiones de inyección más altas.
• Adecuado para moldes funcionales y piezas de uso final.

Contras :

• El acabado superficial es más rugoso en comparación con la estereolitografía (SLA), y a menudo requiere un postprocesamiento para lograr una superficie lisa.

Aplicaciones :

• Ideal para aplicaciones donde la durabilidad y la resistencia mecánica son más importantes que el acabado superficial final.

FDM (Modelado de deposición fusionada)

La tecnología FDM destaca por su enfoque económico y sencillo para la impresión 3D, perfecta para aplicaciones de moldes menos complejas:

Ventajas :

• La opción de impresión 3D más económica.
• Amplia gama de materiales, incluyendo filamentos resistentes al calor.

Contras :

• Es posible que se aprecien las líneas de las capas, lo que requiere un procesamiento posterior.
• Menor estabilidad dimensional a altas temperaturas en comparación con otros métodos de impresión 3D.

Aplicaciones :

• Ideal para prototipos básicos y producción de bajo volumen donde la complejidad del molde es mínima.

MJF (Fusión de Chorro Múltiple)

La tecnología MJF mejora las capacidades de la impresión 3D basada en polvo, ofreciendo alta durabilidad y precisión:

Ventajas :

• Produce piezas con propiedades mecánicas uniformes.
• Capaz de soportar condiciones de moldeo por inyección de moderadas a altas.

Contras :

• Puede resultar más costoso que la impresión FDM y algunas formas de SLS debido a la naturaleza avanzada de la tecnología y los materiales utilizados.

Aplicaciones :

• Adecuado para prototipos funcionales y moldes de producción de series cortas que requieren resistencia y precisión.

DLP (Digital Light Processing)

La tecnología DLP constituye un método refinado de impresión 3D con resina, que ofrece ventajas en cuanto a velocidad y detalle:

Ventajas :

• Proceso de impresión rápido gracias al curado por capas.
• Excelente resolución y acabado superficial.

Contras :

• Generalmente es más caro que la impresión FDM debido al coste de las resinas y las impresoras.

Aplicaciones :

• Ideal para moldes que requieren detalles finos y una superficie lisa, especialmente en bienes de consumo y electrónica.

Impresión 3D PolyJet

La tecnología PolyJet ofrece un nivel de detalle y una versatilidad de materiales inigualables, lo que la convierte en la mejor opción para moldes complejos de múltiples materiales:

Ventajas :

• Puede imprimir con múltiples materiales simultáneamente, incluidos fotopolímeros flexibles y rígidos.
• Impresión de alta resolución capaz de reproducir detalles intrincados y superficies lisas.

Contras :

• Altos costes operativos y escasa resistencia a las altas temperaturas.

Aplicaciones :

• Se utiliza principalmente para prototipos avanzados que requieren una imitación precisa de los materiales de uso final.

Chorro de aglutinante

La tecnología de inyección de aglutinante es un proceso de impresión 3D distintivo que une materiales en polvo mediante un agente líquido, creando moldes que posteriormente se sinterizan en un horno para alcanzar su resistencia final. Este método es especialmente eficaz para producir geometrías complejas que serían difíciles de lograr con las técnicas de fabricación tradicionales.

Ventajas :

• Capaz de imprimir moldes grandes y complejos.
• Generalmente, el coste es menor en comparación con los métodos de metalurgia directa.

Contras :

• Requiere un procesamiento posterior, como el mecanizado y la infiltración, para lograr las tolerancias finales y los acabados superficiales.

Aplicaciones :

• Ideal para moldes de metal y arena, y compatible con una amplia gama de materiales.

Sinterización directa por láser de metales (DMLS)

La sinterización láser directa de metales (DMLS) es la técnica preferida para producir moldes metálicos robustos que puedan soportar las exigencias de entornos de producción de alto volumen. La DMLS destaca por integrar características avanzadas como canales de refrigeración conformados que optimizan el proceso de moldeo al mejorar la eficiencia de la refrigeración. Esto es lo que hace que la DMLS sea excepcional:

Ventajas :

• Produce moldes robustos y duraderos con características internas complejas.
• Reduce los tiempos de ciclo gracias a una mejor gestión del calor.

Contras :

• Mayor coste debido a la precisión y los requisitos de material.

Aplicaciones :

• Ideal para insertos de moldes metálicos de alto rendimiento.

Fusión por haz de electrones (EBM)

La fusión por haz de electrones (EBM) utiliza un potente haz de electrones para fundir polvo metálico, construyendo piezas capa a capa en vacío. Esta tecnología es reconocida por su capacidad para producir moldes excepcionalmente densos y duraderos, adecuados para aplicaciones exigentes. Las características de la EBM incluyen:

Ventajas :

• Crea piezas con excelentes propiedades mecánicas.
• Adecuado para moldes grandes y complejos.

Contras :

• A menudo requiere mecanizado adicional para lograr acabados superficiales y tolerancias precisas.

Aplicaciones :

• Eficaz para aplicaciones de moldeo que involucren materiales de alta resistencia como el titanio y el acero para herramientas.

Sinterización por calor selectivo (SHS)

La sinterización por calor selectiva (SHS) representa una alternativa atractiva dentro del ámbito de las tecnologías de impresión 3D para la fabricación de moldes de inyección. La SHS utiliza un cabezal de impresión térmico para sinterizar el material en polvo capa a capa, formando moldes robustos a un menor coste en comparación con los métodos más tradicionales de sinterización por láser selectiva (SLS). A continuación, se ofrecen algunas ideas sobre la SHS:

Ventajas :

• Es rentable, lo que lo hace accesible para instalaciones de fabricación más pequeñas o para empresas emergentes.
• Adecuado para prototipos funcionales y producciones de tiradas limitadas.

Contras :

• Generalmente ofrece propiedades mecánicas inferiores, lo que puede no ser ideal para el moldeo por inyección de alto volumen o alta presión.

Aplicaciones :

• Se recomienda su uso en situaciones donde un rendimiento mecánico moderado es aceptable y las limitaciones presupuestarias son significativas.

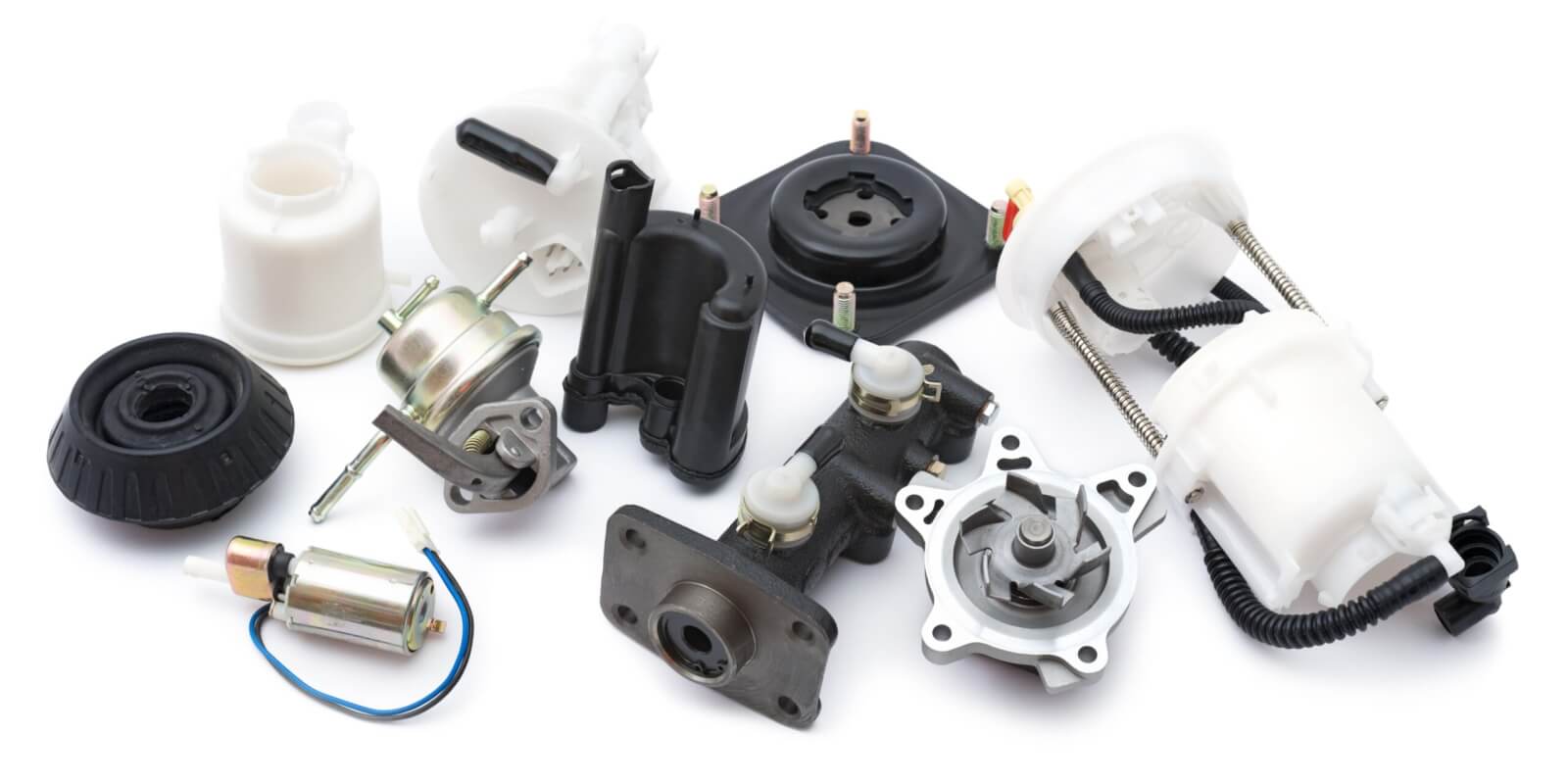

¿Cómo elegir la tecnología adecuada para su proyecto?

A la hora de seleccionar la tecnología de impresión 3D adecuada para la fabricación de moldes de inyección, es necesario evaluar varios aspectos clave para garantizar el éxito del proyecto.

Aquí hay cinco factores principales que guiarán su decisión:

• Requisitos de temperatura y rendimiento del materialEvalúe la temperatura de deflexión térmica y la rigidez del material. Los materiales capaces de soportar altas temperaturas y un uso repetido son cruciales para los moldes destinados a grandes volúmenes de inyección.
• Volumen de piezas y complejidad del moldeDetermine si su molde requiere geometrías internas complejas, como canales de refrigeración conformados, que pueden ser más factibles con tecnologías de impresión basadas en metales.
• Eficiencia de costos y plazos de entregaConsidere el aspecto económico, incluyendo el costo por pieza y el tiempo de producción del molde. Las tecnologías que ofrecen tiempos de entrega más rápidos pueden ser preferibles para plazos ajustados.
• Necesidades de acabado superficial y posprocesamientoAlgunas tecnologías pueden dejar superficies rugosas que requieren un acabado adicional para lograr la calidad deseada. Los acabados lisos son esenciales para la estética y la funcionalidad de la pieza final.
• Equipo y experienciaEvalúe si su infraestructura actual es compatible con la tecnología elegida o si es necesario recurrir a la subcontratación. La disponibilidad de equipos propios puede influir significativamente en la viabilidad y el costo de su proyecto.

¿Cómo elegir la resina para moldes de inyección impresos en 3D?

Elegir la resina adecuada para moldes de inyección impresos en 3D implica varias consideraciones cruciales para garantizar el éxito del proceso de fabricación. Esto es lo que debe tener en cuenta:

• Resistencia a la temperaturaLas resinas deben soportar las altas temperaturas del proceso de moldeo por inyección. Busque materiales con una alta temperatura de deflexión térmica para garantizar la durabilidad y el rendimiento del molde.
• Propiedades mecánicasLa resina debe tener la resistencia y rigidez suficientes para soportar las presiones y tensiones del moldeo por inyección sin deformarse.
• Requisitos de acabado superficialSegún la calidad requerida para las piezas finales, seleccione resinas que ofrezcan el acabado superficial deseado. Algunas resinas proporcionan superficies más lisas directamente desde la impresora, lo que reduce la necesidad de posprocesamiento.
• Rentabilidad Considere el costo de la resina en relación con los requisitos de su proyecto. Las resinas más especializadas pueden ser más caras, así que ajuste la elección del material a las limitaciones presupuestarias y los objetivos del proyecto.
• Compatibilidad químicaAsegúrese de que la resina sea compatible con el tipo de plásticos que va a inyectar, ya que algunos materiales pueden reaccionar químicamente con ciertas resinas.
• Durabilidad y ciclo de vidaEvalúe cuántos ciclos debe soportar el molde. Para tiradas cortas, las resinas estándar pueden ser suficientes, pero para tiradas de producción más largas, se necesitarán materiales más duraderos.

¿Cuáles son las técnicas comunes de postprocesamiento para moldes de inyección impresos en 3D?

El postprocesamiento es fundamental para mejorar la funcionalidad y la durabilidad de los moldes de inyección impresos en 3D.

Estas técnicas no solo mejoran la apariencia estética de los moldes, sino también su rendimiento durante el proceso de moldeo. Analicemos en detalle cada método:

Pulido y alisado

El pulido y el alisado son fundamentales para lograr una calidad superficial que minimice el riesgo de defectos en el producto final. Se emplean técnicas como el lijado, el abrillantado y los tratamientos químicos para eliminar las líneas de capas y reducir la rugosidad de la superficie.

Esto no solo mejora la apariencia, sino que también evita que el material se adhiera al molde, facilitando así el proceso de desmoldeo. En particular, para los moldes impresos con FDM, es necesario un pulido exhaustivo para eliminar las líneas de capa visibles, lo que garantiza un acabado más liso, esencial para una producción de alta calidad.

Tratamiento térmico

El tratamiento térmico cumple múltiples funciones en el postprocesamiento de moldes impresos en 3D, especialmente los fabricados en metal. Este proceso alivia las tensiones internas causadas por la impresión 3D y mejora la resistencia mecánica del molde.

Mediante ciclos de calentamiento controlados, los moldes logran una mayor estabilidad dimensional y mantienen la precisión durante los ciclos térmicos propios del moldeo por inyección. Los polímeros utilizados en la impresión 3D también pueden beneficiarse de un tratamiento térmico, como el recocido, para mejorar su resistencia a la temperatura y reducir su fragilidad.

Recubrimientos y acabados superficiales

La aplicación de recubrimientos y acabados superficiales puede prolongar significativamente la vida útil de un molde impreso en 3D. Los recubrimientos industriales, como la cerámica o el teflón, no solo protegen el molde del desgaste y la corrosión, sino que también reducen la adherencia del material moldeado a la superficie del molde, facilitando así la extracción de la pieza.

Además, estos recubrimientos pueden ayudar a sellar las zonas porosas del molde, mejorando su capacidad para soportar presiones de inyección más altas sin deformarse. También se debe verificar la compatibilidad de los lubricantes y agentes desmoldantes con el material del molde para asegurar que no afecten negativamente la superficie del molde ni la calidad del producto final.

¿Qué materiales son adecuados para los moldes de inyección impresos en 3D?

Seleccionar el material adecuado para los moldes de inyección impresos en 3D es fundamental para garantizar que los moldes no solo logren el resultado deseado, sino que también soporten las exigencias del proceso de moldeo. A continuación, se presenta una descripción general de los materiales más utilizados, junto con sus ventajas y desventajas:

• Resinas de alta temperaturaEstas resinas pueden soportar temperaturas de hasta 238 °C o superiores. Son excelentes para crear geometrías complejas gracias a su precisión y acabado liso. Sin embargo, pueden ser frágiles y agrietarse bajo tensión si no se manipulan correctamente.
• Resinas de uso generalEstas resinas, a menudo utilizadas por su equilibrio entre costo y rendimiento, son más blandas, lo que facilita el desmoldeo. Son adecuadas para moldes que se espera que duren desde decenas hasta cientos de ciclos.
• Termoplásticos reforzados con fibraMateriales como el nailon reforzado con fibra de carbono ofrecen mayor resistencia y rigidez. Son robustos y requieren un procesamiento posterior mínimo, aunque su superficie puede ser más rugosa en comparación con otros materiales.
• Los polvos metálicosIdeales para la producción en grandes volúmenes, los polvos metálicos son extremadamente duraderos y permiten incorporar características avanzadas como canales de refrigeración conformados. Si bien ofrecen una excelente durabilidad y rendimiento, suelen ser la opción más cara.

¿Cómo elegir el material adecuado para moldes de inyección impresos en 3D?

Elegir el material adecuado para su molde de inyección impreso en 3D implica varias consideraciones:

• Condiciones de Operación: Considere la temperatura máxima y la presión de inyección a la que estará sometido el molde.
• Complejidad del moldeDetermina si necesitas características como refrigeración adaptada o detalles complejos, que podrían ser más adecuados para ciertos materiales de alto rendimiento.
• Volumen de producciónEvalúe cuántas piezas necesita producir. Un mayor volumen de producción puede justificar el mayor costo de materiales duraderos como los polvos metálicos.
• Necesidades de posprocesamientoAlgunos materiales pueden requerir un procesamiento posterior extenso para lograr el acabado superficial o la precisión dimensional deseados.
• Consideraciones de costoPara encontrar la solución más rentable para su proyecto, compare los costes iniciales de los materiales con la vida útil prevista del molde y las necesidades de mantenimiento.

¿Cómo probar y validar moldes impresos en 3D para moldeo por inyección?

Las pruebas y la validación de moldes impresos en 3D para moldeo por inyección son pasos cruciales para garantizar que los moldes funcionen eficazmente bajo las presiones y temperaturas del proceso de moldeo. Aquí tienes una guía paso a paso para asegurarte de que tu molde esté a la altura:

1. Dry RunComience con una prueba en seco o una inyección a baja presión para comprobar la alineación de las mitades del molde e identificar cualquier problema inmediato con la formación de rebabas.
2. Parámetros de aceleración: Aumente gradualmente los parámetros de inyección, como la presión, la temperatura y la velocidad de llenado, para observar cómo reacciona el material del molde a cada cambio.
3. Inspeccionar la eyecciónCompruebe la facilidad con la que se expulsa la pieza y busque cualquier residuo o adherencia que pueda indicar problemas con la superficie interior del molde.
4. Análisis dimensional: Realizar un análisis dimensional de las piezas producidas para verificar que cumplen con las tolerancias requeridas.
5. Desgaste de los documentosMantenga un registro del número de ciclos de uso e inspeccione el molde para detectar cualquier signo de desgaste. Estos datos ayudarán a estimar la vida útil del molde y cuándo podría requerir mantenimiento.
6. Ajustar diseñosSi observa problemas como un llenado incompleto o la presencia de aire atrapado, considere ajustar el diseño de la compuerta o la ventilación para mejorar el flujo de plástico hacia el molde.

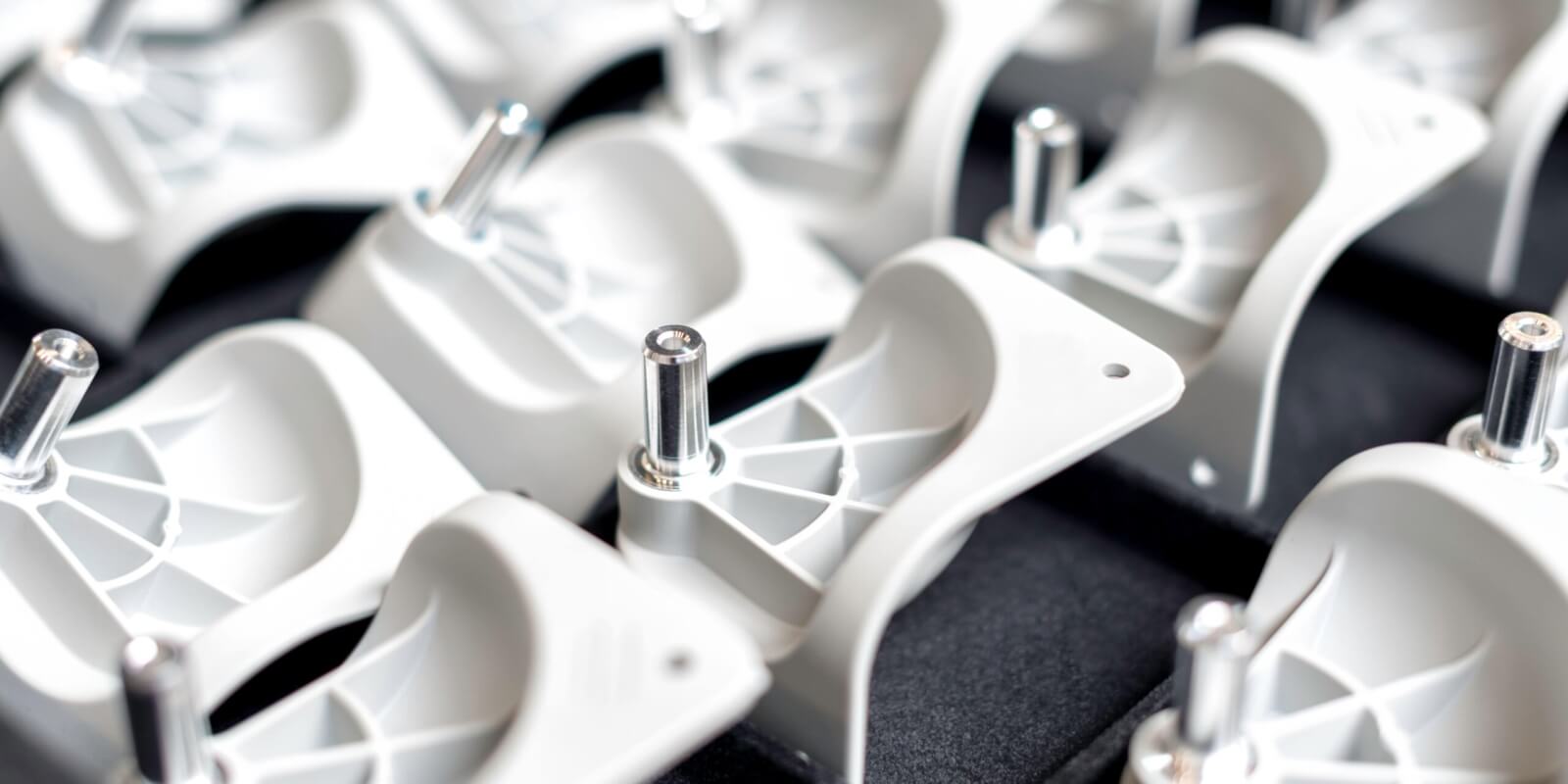

¿Cuáles son las aplicaciones comunes de los moldes de inyección impresos en 3D?

Los moldes de inyección impresos en 3D se utilizan en diversas industrias debido a su capacidad para producir moldes rápidamente y a un menor costo, lo que permite la creación rápida de prototipos y pruebas. Estas son algunas aplicaciones comunes:

• MotoriumLos fabricantes utilizan moldes impresos en 3D para crear soportes personalizados, pequeños clips interiores y prototipos que les permiten probar rápidamente nuevos componentes antes de la producción en masa.
• Productos de consumoLas empresas producen productos de edición limitada o de temporada, utilizando moldes impresos en 3D para probar las reacciones del mercado con tiradas de producción cortas.
• Dispositivos médicosLos moldes impresos en 3D se utilizan con frecuencia para producir prototipos o unidades para pruebas reglamentarias que requieren las propiedades de los materiales finales moldeados por inyección.
• Electrónica: Se utiliza para fabricar carcasas, conectores y pequeños encapsulados que requieren geometrías precisas y complejas.
• EmbalajeIdeal para producir envases en tiradas cortas, formas especializadas e incluso moldes de soplado para prototipos de botellas de bebidas, lo que ayuda a las empresas a probar diseños antes de invertir en herramientas de producción a gran escala.

¿Existen desventajas al combinar la impresión 3D y el moldeo por inyección?

Si bien la combinación de la impresión 3D con el moldeo por inyección ofrece numerosas ventajas, como la creación rápida de prototipos y la rentabilidad, también existen algunas desventajas que conviene tener en cuenta:

• Durabilidad limitadaLos moldes impresos en 3D generalmente tienen una vida útil más corta que los fabricados con materiales tradicionales como el acero o el aluminio, especialmente cuando se utilizan resinas o plásticos estándar.
• Conductividad TérmicaAlgunos moldes a base de polímeros pueden presentar tiempos de enfriamiento más prolongados debido a su menor conductividad térmica, lo que podría ralentizar el proceso de producción.
• Acabado de la superficieLas líneas de capa inherentes a los objetos impresos en 3D pueden requerir un posprocesamiento adicional para lograr la superficie lisa necesaria para acabados de moldes de alta calidad.
• Limitaciones de materialesLos materiales de alta temperatura utilizados en la impresión 3D pueden ser quebradizos, lo que podría disminuir la vida útil del molde bajo las rigurosas condiciones del moldeo por inyección.
• Complejidad en moldes grandesSi el molde excede el volumen de construcción de la impresora 3D, deberá imprimirse en partes y ensamblarse, lo que añade complejidad y posibles puntos débiles al molde.

¿Cuánto cuestan los moldes impresos en 3D?

El coste de los moldes impresos en 3D puede variar significativamente en función de diversos factores, pero generalmente es inferior al de los moldes mecanizados tradicionales. Estos son los elementos clave que influyen en el coste:

• Elección de materialLa selección de materiales, como resinas de alta temperatura o polvos metálicos, influye considerablemente en el coste. Los materiales especializados pueden resultar caros.
• Requisitos de posprocesamientoLos trabajos adicionales de limpieza, como la eliminación de soportes y el acabado de superficies, pueden incrementar el coste total.
• Configuración de fabricaciónEl hecho de que el molde se imprima internamente o se subcontrate, así como el tipo de impresora 3D utilizada, también influyen en el coste.
• Complejidad y tamaño del molde: Los diseños de moldes más grandes y complejos requieren más material y tiempos de impresión más largos, lo que aumenta los costos.

¿Cuáles son los defectos y problemas más comunes en los moldes de inyección impresos en 3D?

Los moldes de inyección impresos en 3D son propensos a varios problemas comunes que pueden afectar la calidad y la eficiencia del proceso de moldeo:

• Deformación o agrietamientoLas altas temperaturas y presiones durante la inyección pueden provocar deformaciones o grietas en los moldes a base de polímeros.
• Formación de destelloUna alineación imperfecta de las mitades del molde o una fuerza de sujeción insuficiente pueden provocar rebabas alrededor de la pieza moldeada.
• Irregularidades de la superficieLas líneas de capa visibles del proceso de impresión pueden requerir un procesamiento posterior extenso para alisarlas, lo que afecta la apariencia del producto final.
• Desgaste prematuroEl uso repetido de moldes impresos en 3D con plásticos abrasivos puede provocar un desgaste rápido si el material no es adecuado para aplicaciones de alto ciclo.
• Problemas de expulsiónSin los agentes desmoldantes adecuados o los ángulos de desmoldeo apropiados, las piezas pueden adherirse al molde, provocando daños durante la expulsión.
• Problemas de alineación: La desalineación debida a un enmarcado o fijación inadecuados puede agravar los problemas de rebabas y de calidad de las piezas.
• Deformación por uso repetidoLos moldes pueden deformarse después de muchos ciclos, lo que requiere el uso de estrategias de refuerzo o rediseños para fortalecer la integridad del molde.
• Enfriamiento y deformaciónLa optimización de los canales de refrigeración y un tiempo de enfriamiento suficiente son cruciales para evitar la deformación de los moldes impresos.

¿Cuáles son algunos consejos de diseño para moldes de inyección impresos en 3D?

Al diseñar moldes de inyección impresos en 3D, la precisión y la previsión mejoran significativamente la eficacia y la durabilidad del molde. A continuación, se presentan algunos pasos y consejos a seguir:

1. Modelado para moldeo por inyecciónPara empezar, asegúrese de que el diseño de la pieza esté optimizado para el moldeo por inyección, con un espesor de pared uniforme y filetes suaves para minimizar los puntos de tensión.
2. Diseño de núcleos y cavidades: Desarrollar cuidadosamente los núcleos y cavidades del molde, integrando las compuertas, los canales de alimentación y las ventilaciones adecuadas para garantizar un flujo de material y una expulsión de aire suficientes.
3. Ángulos de caladoIncluya ángulos de desmoldeo de al menos 2-3 grados en el diseño del molde para facilitar la expulsión de la pieza terminada.
4. Orientación para la impresión: Oriente el molde en el software de impresión 3D para minimizar la cantidad de soporte necesario en las superficies de la cavidad, lo que puede afectar el acabado y el detalle del molde.
5. Ejecuciones de pruebaImprime un prototipo del molde para identificar cualquier ajuste dimensional necesario. Este paso es crucial para garantizar que el molde produzca piezas con las dimensiones exactas.
6. PostprocesamientoRefinar la superficie del molde mediante lijado, pulido o tratamientos químicos para lograr la suavidad necesaria y reducir el riesgo de que las piezas se adhieran o presenten defectos superficiales.
7. Integridad estructural: Mejorar la rigidez estructural engrosando las secciones detrás de la cavidad y, si se planean ciclos de producción prolongados, incorporando varillas metálicas o canales de refrigeración.
8. Pruebas y ajustes iterativosUtilice la primera prueba para realizar los ajustes necesarios en la ubicación de las compuertas, el tamaño de los orificios de ventilación y los parámetros del proceso para optimizar la operación de moldeo.

Pautas de diseño de moldes

Para diseñar moldes impresos en 3D duraderos y funcionales, siga estas buenas prácticas:

• Espesor de pared consistenteMantener un espesor de pared uniforme en todo el diseño para evitar una refrigeración desigual y reducir la probabilidad de defectos.
• Transiciones suavesRedondee las esquinas y los bordes en el diseño del molde para reducir las concentraciones de tensión que pueden provocar grietas y fallos en las piezas.
• Ventilación adecuadaAsegúrese de que el molde tenga suficiente ventilación para evitar que quede aire atrapado, lo que puede provocar quemaduras o un llenado incompleto de la cavidad.
• Refuerzo en el diseño: Planifique la instalación de refuerzos en las zonas propensas a sufrir tensiones o deformaciones, especialmente en los moldes a base de polímeros.
• Compatibilidad con maquinaria de inyecciónVerifique que el diseño del molde sea compatible con las capacidades operativas de la máquina de moldeo por inyección, incluyendo la fuerza de cierre y la temperatura de fusión, para evitar daños al molde o una mala calidad de la pieza.

¿Cómo empezar a utilizar la impresión 3D para el moldeo por inyección?

Para los principiantes que buscan integrar la impresión 3D en el moldeo por inyección, tengan en cuenta estos consejos prácticos para mejorar su curva de aprendizaje y su éxito inicial:

• Empieza pequeñoComience con diseños de moldes más pequeños y sencillos para comprender el proceso y cómo reaccionan los diferentes materiales bajo las presiones de inyección.
• Utilice una prensa de bancoUna máquina de moldeo por inyección de sobremesa es ideal para las pruebas iniciales, ya que ofrece flexibilidad y requiere menos espacio e inversión.
• Aprovechar las herramientas CAD: Utilice software CAD equipado con complementos de diseño de moldes que ayuden a crear compuertas, canales de alimentación, ventilaciones y a gestionar las socavaduras.
• Busque la opinión de un experto.Antes de finalizar el diseño de su molde, haga que profesionales experimentados de un servicio de impresión o de un taller de moldeo por inyección lo revisen para garantizar su moldeabilidad.
• Realizar pruebas de funcionamientoRealice siempre varios ciclos de prueba para verificar la alineación del molde, el funcionamiento de la compuerta y el mecanismo de eyección. Este paso es fundamental para evitar errores costosos durante la producción a gran escala.

¿Cómo utilizar la impresión 3D para el moldeo por inyección de bajo volumen?

El uso de la impresión 3D para el moldeo por inyección de bajo volumen optimiza la producción de lotes pequeños, lo que permite la creación rápida de prototipos y la personalización con costes iniciales reducidos. A continuación, se presenta una guía paso a paso para configurar la producción con moldes impresos en 3D:

1. Diseño CAD y finalización del moldePara empezar, crea o importa el diseño de tu pieza a un programa CAD. Finaliza el diseño del molde, asegurándote de que todas las características sean adecuadas para el moldeo por inyección.
2. Seleccione la tecnología y el material de impresión.Elija una tecnología y un material de impresión 3D que soporten la temperatura de fusión del plástico y sean adecuados para el volumen de inyección previsto. Los materiales también deben ser compatibles con la máquina de moldeo por inyección.
3. Impresión y posprocesamientoImprima el molde con la impresora 3D seleccionada. Procese el molde según sea necesario para lograr el acabado superficial requerido y colóquelo de forma segura en una prensa de moldeo por inyección.
4. Inyección de prueba: Realice una inyección de prueba con ajustes de presión más bajos para asegurar la correcta alineación del molde y ajustar gradualmente los parámetros de inyección.
5. Supervisar y ajustar: Controlar el estado y el rendimiento del molde. Ajustar los tiempos de enfriamiento y las estrategias de eyección en función del comportamiento del material y la calidad de las piezas producidas.
6. Ciclos de producciónRealizar series de producción cortas, de entre 10 y 1000 unidades. Estar preparado para reimprimir o perfeccionar el molde en función del desgaste o de cualquier cambio en los requisitos de producción.

Obtén ayuda con 3ERP

En 3ERP, nos especializamos en brindar servicios de fabricación de moldes de primer nivel , aprovechando tecnologías tanto tradicionales como innovadoras:

• Diversas capacidades de moldeoOfrecemos una amplia gama de opciones de moldeo, que incluyen moldes de inyección de plástico para plásticos rígidos y cauchos, moldes de inyección de metal para piezas de acero inoxidable de precisión y moldes de fundición a presión para materiales como aluminio, magnesio y zinc.
• Técnicas avanzadas de impresión 3DUtilizamos la impresión 3D para crear moldes de fundición a la cera perdida, imprimiendo un modelo de cera y rodeándolo de cerámica, que luego se utiliza para fundir piezas metálicas.
• Servicios IntegralesNuestra experiencia va más allá de la fabricación de moldes e incluye la producción de prototipos y moldes para producción en grandes volúmenes, lo que garantiza una alta calidad y menores costes.
• Equipo de ingeniería experimentadoCon más de 5,000 moldes producidos y más de un millón de piezas entregadas, nuestros equipos de ingeniería y fabricación aportan una experiencia inigualable a cada proyecto, garantizando la satisfacción del cliente mediante una ejecución precisa y una entrega puntual.

Conclusión

Ahora, puedes entender mejor por qué los fabricantes optan por la técnica de moldeo por inyección cuando quieren reducir tanto el costo como el tiempo necesario para crear prototipos. Es un método innovador.

Además, al elegir los materiales adecuados y diseñar los moldes con esmero, no solo se consigue una mayor durabilidad, sino también una mejor calidad de los productos finales. Técnicas como la refrigeración conformada son revolucionarias, ya que ofrecen nuevos niveles de eficiencia y mejoran el rendimiento de formas que antes solo podíamos imaginar.

Así que, si estás pensando en adentrarte en el mundo de la impresión 3D para tus necesidades de moldeo por inyección, ten en cuenta que el potencial de ahorro económico y de mejora de la adaptabilidad es demasiado bueno como para dejarlo pasar.

Es un momento apasionante para formar parte de este sector en constante evolución, y adoptar estos avances podría diferenciarte en el competitivo panorama de la fabricación.
