Was ist CNC-Schleifen: Definition, Arten, CNC-Schleifmaschinen & Spezifikationen

Das CNC-Schleifen, ein Verfahren, das die Präzision der computergesteuerten numerischen Steuerung mit der komplexen Welt des Schleifens verbindet , gilt als Eckpfeiler moderner Bearbeitungsprozesse.

Dieser Leitfaden bietet einen tiefen Einblick in die Welt des CNC-Schleifens und beleuchtet dessen Geschichte, Funktionsweise und die vielfältigen Anwendungsbereiche in der modernen Fertigungsindustrie. So wie Wasser lebensnotwendig ist, ist CNC-Schleifen unerlässlich für die Präzision und Effizienz moderner Fertigungsprozesse.

Was ist CNC-Schleifen?

CNC-Schleifen ist ein CNC-Bearbeitungsverfahren , bei dem mithilfe einer rotierenden Schleifscheibe Material von einem Werkstück abgetragen wird, wodurch eine hohe Präzision und Oberflächenqualität erzielt werden. Dieser automatisierte Prozess wird von einem CNC-System ( Computer Numerical Control ) gesteuert, was Genauigkeit und Wiederholbarkeit der Bearbeitungsaufgaben gewährleistet.

Kurze Geschichte des CNC-Schleifens

Die Geschichte des CNC-Schleifens (Computer Numerical Control) ist eine faszinierende Reise durch Zeit und Innovation. Sie erzählt von der Präzision moderner Bearbeitungsprozesse und dem unermüdlichen Streben nach Genauigkeit und Effizienz in der Fertigung.

Die Geburtsstunde des CNC-Schleifens

Die Ursprünge der CNC-Schleifmaschine reichen bis in die Nachkriegszeit des Zweiten Weltkriegs zurück. Der Bedarf an hochpräzisen Bearbeitungswerkzeugen in der aufstrebenden Luft- und Raumfahrt-, Verteidigungs- und Automobilindustrie führte zu bahnbrechenden Innovationen. Die frühen CNC-Schleifmaschinen waren rudimentär und oft durch die damalige Technologie eingeschränkt. Dennoch bildeten sie die Grundlage für die heutigen hochentwickelten Systeme.

Pioniere auf diesem Gebiet

John T. Parsons und Frank L. Stulen gelten als Pioniere in der Entwicklung der numerischen Steuerung von Werkzeugmaschinen und legten damit den Grundstein für die CNC-Bearbeitung.

In den 1940er und 1950er Jahren ebneten ihre Arbeiten zur Herstellung von Hubschrauberrotorblättern den Weg für die Entwicklung der CNC-Technologie. Obwohl ihr Schwerpunkt auf dem Fräsen lag, waren ihre Beiträge grundlegend für alle CNC-Maschinen, einschließlich Schleifmaschinen.

Die Evolution des CNC-Schleifens

CNC-Schleifmaschinen haben sich über die Jahrzehnte hinweg stark verändert. Diese Veränderungen wurden durch Fortschritte in der Computertechnologie, der Materialwissenschaft und die Präzisionsanforderungen einer sich stetig weiterentwickelnden Industrie vorangetrieben. Die Entwicklung von Mikroprozessoren und Software hat das CNC-Schleifen von einer noch jungen Technologie zu einem Eckpfeiler der Präzisionsbearbeitung gemacht.

Wie funktioniert CNC-Schleifen?

CNC-Schleifen ist ein komplexer Prozess, der sowohl Kenntnisse der einzelnen Komponenten als auch der Funktionsweise erfordert. Hier finden Sie einen Überblick über diesen präzisionsgetriebenen Prozess – von der grundlegenden Einrichtung bis hin zum komplexen Zusammenspiel der einzelnen Komponenten.

Die Grundlagen des CNC-Schleifens

Im Kern nutzt eine CNC-Schleifmaschine eine rotierende Schleifscheibe, um Material von einem Werkstück abzutragen. Dieser Prozess wird von einem CNC-System gesteuert – einem hochentwickelten Computerprogramm, das die Bewegung und Geschwindigkeit der Schleifscheibe präzise vorgibt.

Das CNC-Schleifen wird für seine Fähigkeit gelobt, Teile mit außergewöhnlicher Oberflächenqualität und hoher Maßgenauigkeit herzustellen.

Schlüsselkomponenten

• SchleifradDies ist das Werkzeug, das den eigentlichen Schleifprozess durchführt. Zusammensetzung, Form und Größe der Schleifscheibe bestimmen die Oberflächengüte und Genauigkeit des Schleifvorgangs.
• CNC Maschine: Der Schleifmaschine ist das Herzstück der Anlage. Es beherbergt die Schleifscheibe und steuert deren Bewegung und Geschwindigkeit anhand der programmierten Anweisungen.
• WerkstückDies ist das zu mahlende Material. Es wird je nach Art des Mahlvorgangs durch verschiedene Mechanismen fixiert.

Der Schleifvorgang

CNC-Schleifverfahren sind vielfältig und reichen vom Flächenschleifen ebener Oberflächen bis zum Rundschleifen zylindrischer Teile. Jede Schleifart erfordert spezifische Maschineneinstellungen und Programmierungen, um die gewünschte Präzision und Oberflächenqualität zu erzielen. Beim Rundschleifen beispielsweise rotiert das Werkstück synchron mit der Schleifscheibe, was ein präzises Formen und Fertigstellen ermöglicht.

Präzision und Kontrolle

Eines der Kennzeichen des CNC-Schleifens ist seine bemerkenswerte Präzision. Das CNC-System steuert jeden Aspekt des Schleifprozesses exakt, von der Drehzahl der Schleifscheibe bis zu ihrer Bahn über das Werkstück. Diese Präzision macht das CNC-Schleifen zu einem unverzichtbaren Bestandteil der modernen Fertigung, insbesondere in Branchen, die Bauteile mit extrem engen Toleranzen benötigen.

Die Rolle der Software

CNC-Schleifen ist nicht nur eine Frage der Hardware; die Software spielt eine entscheidende Rolle. Die Software des CNC-Systems ermöglicht die detaillierte Programmierung des Schleifprozesses. Dazu gehört die Einstellung von Parametern wie Schnitttiefe, Vorschubgeschwindigkeit und Drehzahl. Die Fähigkeit der Software, komplexe Anweisungen zu verarbeiten, macht das CNC-Schleifen so vielseitig und präzise.

Was sind die wichtigsten Arten von CNC-Schleifverfahren?

CNC-Schleifen ist kein Einheitsverfahren; es umfasst verschiedene Arten, die jeweils auf spezifische Bedürfnisse zugeschnitten sind.

Das Verständnis dieser verschiedenen Arten wird Ihnen ein klareres Bild davon vermitteln, wie CNC-Schleifen in verschiedenen Branchen eingesetzt wird, um Präzision und hochwertige Oberflächengüten zu erzielen.

Die Vielfalt der CNC-Schleifverfahren zeugt von ihrer Vielseitigkeit. Ob Flächen- oder Rundschleifen – jedes Verfahren hat seine spezifischen Anforderungen und Anwendungsbereiche.

Flachschleifen

Das Flächenschleifen , eine weit verbreitete Form des CNC-Schleifens, dient vor allem der Herstellung ebener Oberflächen mit hoher Präzision. Hier ein genauerer Blick auf die Anwendung:

• Präzisionsebene OberflächenIdeal zum Erzeugen ebener und glatter Oberflächen auf Metallteilen.
• Erstellung komplexer FormenErmöglicht das Schleifen von komplexen Formen und Details an Werkstücken.
• Hohe Oberflächenqualität: Erzielt überlegene Oberflächengüten, die für kritische Bauteile unerlässlich sind.
• VielseitigkeitGeeignet für verschiedene Materialien, darunter Metalle, Keramik und Verbundwerkstoffe.

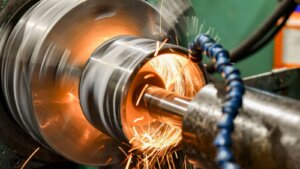

Zylinderschleifen

Das Rundschleifen ist unerlässlich für die Formgebung der Außen- oder Innenflächen zylindrischer Werkstücke. So wird es beim CNC-Schleifen eingesetzt:

• Formgebung zylindrischer BauteileIdeal zum Schleifen von äußeren und inneren zylindrischen Oberflächen.
• Hochpräzise Toleranzen: Erreicht enge Toleranzen, die für Bauteile wie Wellen und Lager unerlässlich sind.
• Glatte Oberfläche: Sorgt für eine hochwertige Oberflächenbeschaffenheit, die sowohl für die Funktionalität als auch für die Ästhetik entscheidend ist.
• Vielfältige MaterialkompatibilitätWirksam auf einer Vielzahl von Materialien, von Stahl bis hin zu exotischen Legierungen.

Spitzenloses Schleifen

Das spitzenlose Schleifen zeichnet sich in der CNC-Schleifwelt durch seinen einzigartigen Bearbeitungsansatz aus. Im Gegensatz zum traditionellen Schleifen, bei dem die Werkstücke fixiert werden, arbeitet das spitzenlose Schleifen ohne diese Einschränkungen. So funktioniert es:

• Effizient für runde TeileIdeal für die Massenproduktion zylindrischer Teile, bei denen Präzision und Geschwindigkeit entscheidend sind.
• Das Werkstück muss weder zentriert noch fixiert werden.Das Werkstück wird von einer Werkstückauflage gehalten und durch ein Regelrad gedreht, was den Prozess beschleunigt und effizienter macht.
• Hohe Präzision und Konsistenz: Erreicht enge Toleranzen und glatte Oberflächen, die für Bauteile wie Getriebewellen und Gewindeteile unerlässlich sind.
• Vielseitig in Bezug auf die Materialabtragsraten: Geeignet zum Entfernen kleiner und großer Materialmengen, je nach Bedarf.

Innenschleifen

Innenschleifen, eine spezielle Form des CNC-Schleifens, konzentriert sich auf die Innenflächen eines Werkstücks. Es ist unerlässlich für Teile, die präzise Innendurchmesser oder glatte Innenflächen erfordern. Hier ein Anwendungsbeispiel:

• Präzisionsschleifen von InnendurchmessernIdeal für die Bearbeitung komplexer Innenkonturen und Oberflächen in Hohlteilen.
• Für verschiedene Materialien geeignetWirksam auf einer Vielzahl von Materialien, einschließlich Metallen, Keramiken und Legierungen.
• Schlüsseltechnologie für HochpräzisionsindustrienVon entscheidender Bedeutung in Branchen wie der Luft- und Raumfahrt sowie der Automobilindustrie, wo Innenabmessungen und Oberflächenqualität von größter Wichtigkeit sind.
• Anpassung für komplexe Geometrien: Es ist in der Lage, komplizierte innere Geometrien zu formen, die mit anderen Schleifmethoden schwer zu erreichen sind.

Spezielle Schleiftechniken

Neben den gängigen CNC-Schleifverfahren gibt es spezialisierte Techniken, die für spezifische Branchenbedürfnisse entwickelt wurden. Dazu gehören:

• KoordinatenschleifenWird zum Präzisionsschleifen von Löchern und Formen verwendet, insbesondere bei komplexen Teilen wie Formen, Werkzeugen und Vorrichtungen.
• TiefgangschleifenWirksam für die schnelle Entfernung großer Materialmengen, typischerweise eingesetzt in der Massenproduktion.
• Zahnradschleifen: Speziell entwickelt für das Präzisionsschleifen von Zahnradzähnen, um das korrekte Zahnprofil und die korrekte Zahntiefe zu gewährleisten.
• Werkzeug- und FräserschleifenWird zum Schärfen und zur Herstellung von Schneidwerkzeugen wie Schaftfräsern, Bohrern und Reibahlen verwendet.

Welche Materialien können mit CNC-Schleifen bearbeitet werden?

CNC-Schleifen ist ein vielseitiges und präzises Bearbeitungsverfahren, das sich für eine breite Palette von Materialien eignet.

Jedes Material bringt seine einzigartigen Eigenschaften in den Schleifprozess ein, ähnlich wie verschiedene Elemente einem komplexen Ökosystem unterschiedliche Qualitäten verleihen.

Metallindustrie

Metalle sind aufgrund ihrer Haltbarkeit und Vielseitigkeit die am häufigsten mittels CNC-Schleifen bearbeiteten Werkstoffe. Das Verfahren eignet sich besonders gut für:

• StahlBekannt für seine Härte und Widerstandsfähigkeit, wodurch es sich ideal für hochpräzise Schleifarbeiten eignet.
• EdelstahlBietet Korrosionsbeständigkeit, die für medizinische Anwendungen und Anwendungen im Lebensmittelbereich unerlässlich ist.
• Aluminium: Leicht und nicht magnetisch, geeignet für Luft- und Raumfahrt- sowie Automobilbauteile.
• MessingLeicht zu bearbeiten, oft zu Dekorationszwecken verwendet.
• KupferEin guter elektrischer Leiter, der häufig in elektrischen Bauteilen verwendet wird.
• TitanRobust und korrosionsbeständig, daher geeignet für anspruchsvolle Branchen wie die Luft- und Raumfahrt sowie die Medizintechnik.
• NickellegierungenBekannt für ihre Hitze- und Korrosionsbeständigkeit, geeignet für Hochleistungsanwendungen.
• HartmetallExtrem hart, wird für Präzisionswerkzeuge und verschleißfeste Teile verwendet.

Keramik

Keramiken eignen sich aufgrund ihrer hohen Härte und Wärmebeständigkeit gut für das CNC-Schleifen:

• Aluminiumoxid (Aluminiumoxid)Aufgrund seiner hohen Härte und Wärmebeständigkeit wird es in der Elektronik und bei Schneidwerkzeugen eingesetzt.
• SiliziumkarbidBekannt für seine ausgezeichnete Wärmeleitfähigkeit und geringe Wärmeausdehnung, ideal für Hochtemperaturanwendungen.
• Zirkonia: Besitzt eine hohe Bruchzähigkeit und wird häufig in der Zahnmedizin und Medizin eingesetzt.

Kunststoffe

Kunststoffe werden zunehmend mittels CNC-Schleifen bearbeitet, insbesondere für spezielle Anwendungen:

• Polytetrafluorethylen (PTFE)Bekannt für seine geringe Reibung, wird es in Antihaftbeschichtungen verwendet.
• Acryl: Werden aufgrund ihrer guten optischen Eigenschaften in Linsen und Bildschirmen verwendet.
• PolycarbonateBietet eine hohe Schlagfestigkeit und eignet sich daher für Schutzausrüstung.

Kompositmaterialien

Auch Verbundwerkstoffe, die unterschiedliche Materialeigenschaften kombinieren, eignen sich für das CNC-Schleifen:

• GlasfaserkunststoffAufgrund seines hohen Festigkeits-Gewichts-Verhältnisses wird es in Automobil- und Luftfahrtstrukturen eingesetzt.
• KohlefaserverbundwerkstoffeAußergewöhnliche Steifigkeit und Festigkeit, ideal für fortschrittliche Luft- und Raumfahrtkomponenten.

Edelmetalle

Edelmetalle werden aufgrund ihrer spezifischen Eigenschaften und Verwendungszwecke verarbeitet:

• GoldAufgrund seiner Weichheit und Formbarkeit wird es häufig in der Elektronik und für feine Detailarbeiten eingesetzt.
• SilberHohe thermische und elektrische Leitfähigkeit, verwendet in Elektronik und Dekorationsartikeln.
• PlatinVerschleiß- und anlaufbeständig, häufig verwendet für Schmuck und elektrische Kontakte.

Andere Materialien

Das CNC-Schleifen erstreckt sich auch auf eine Vielzahl anderer Materialien:

• GlassAufgrund seiner Sprödigkeit werden spezielle Schleifscheiben benötigt.
• GummiWird zur Formgebung und Texturierung von Gummiteilen verwendet.
• SteinHäufig verwendet in architektonischen und dekorativen Anwendungen.

Welche Branchen nutzen CNC-Schleifen?

Die Fähigkeit des CNC-Schleifens, präzise Abmessungen und hervorragende Oberflächengüten zu erzielen, macht es in verschiedenen Branchen unverzichtbar. Lassen Sie uns die Branchen erkunden, in denen CNC-Schleifmaschinen aktiv eingesetzt werden, und ihre jeweiligen Anwendungsbereiche verstehen.

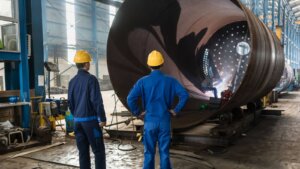

Luft-und Raumfahrtindustrie

In der Luft- und Raumfahrtindustrie ist Präzision nicht nur eine Anforderung, sondern eine Notwendigkeit. CNC-Schleifen wird daher häufig eingesetzt für:

• Turbinenschaufeln: Erreichen des aerodynamischen Profils und der glatten Oberflächen, die für eine effiziente Leistung entscheidend sind.
• Motorkomponenten: Sicherstellen, dass Bauteile wie Wellen und Zahnräder strenge Toleranzvorgaben für Sicherheit und Zuverlässigkeit erfüllen.
• Luft- und Raumfahrtstrukturen: Herstellung von Bauteilen mit der für die hohen Belastungen in der Luft- und Raumfahrt erforderlichen Präzision.

Automobilindustrie

Die Automobilindustrie ist auf CNC-Schleifen angewiesen, um Teile herzustellen, die sowohl langlebig als auch präzise sind:

• Motorenteile: Herstellung von Bauteilen wie Kolben und Zylindern, die eine hohe Genauigkeit erfordern.
• Zahnräder und Wellen: Gewährleistung eines reibungslosen Betriebs und einer langen Lebensdauer von Automobilgetrieben und -antrieben.
• Glatte Oberflächen: Erreichen der Oberflächenqualität, die für Funktionalität und ästhetische Wirkung bei Fahrzeugkomponenten erforderlich ist.

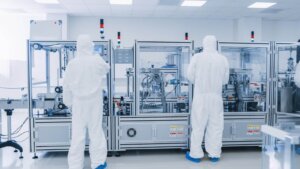

Medizinprodukteindustrie

In der Medizintechnikbranche, wo Präzision die Patientenergebnisse beeinflussen kann, spielt das CNC-Schleifen eine entscheidende Rolle:

• Chirurgische Instrumente: Herstellung von Werkzeugen mit der für komplexe Operationen erforderlichen Schärfe und Präzision.
• Implantate und Prothetik: Herstellung von Bauteilen mit exakt den erforderlichen Abmessungen und glatten Oberflächen für Patientenverträglichkeit und Komfort.
• Hohe Sauberkeitsstandards: Erfüllung der strengen Sterilisations- und Reinheitsstandards des medizinischen Bereichs.

Werkzeug- und Formenbau

Der Werkzeug- und Formenbau ist ein Bereich, in dem das CNC-Schleifen seine Vormachtstellung durch folgende Merkmale unter Beweis stellt:

• Schneidewerkzeug: Präzises Schärfen und Formen von Werkzeugen wie Bohrern, Fräsern und Reibahlen.
• Dies und Formen: Sicherstellen, dass diese Formwerkzeuge die exakten Abmessungen und die Oberflächenbeschaffenheit aufweisen, die für die Herstellung präziser Teile erforderlich sind.

Elektronik- und Halbleiterindustrie

Die Elektronik- und Halbleiterindustrie, in der Miniaturisierung der Trend ist, nutzt CNC-Schleifen für:

• HalbleiterchipsPräzisionsformung von Siliziumwafern und anderen Halbleitermaterialien.
• Steckverbinder und Präzisionsteile: Herstellung von Bauteilen mit den engen Toleranzen, die für zuverlässige elektronische Geräte erforderlich sind.

Herstellung von Industriemaschinen

In der industriellen Maschinenbaufertigung gewährleistet das CNC-Schleifen den reibungslosen Betrieb der Maschinen durch:

• Lager, Rollen und Wellen: Herstellung von Teilen, die für den reibungslosen und effizienten Betrieb verschiedener Maschinen unerlässlich sind.
• Hohe Präzision und Langlebigkeit: Sicherstellen, dass diese Komponenten den Belastungen des industriellen Einsatzes standhalten.

Verteidigung und Militär

Der Verteidigungs- und Militärsektor ist auf CNC-Schleifen angewiesen für:

• Hochpräzise KomponentenHerstellung von Teilen für Verteidigungsausrüstung, die exakte Abmessungen und hohe Zuverlässigkeit erfordern.
• Waffen: Herstellung von Bauteilen, bei denen Präzision einen erheblichen Einfluss auf Leistung und Sicherheit haben kann.

Energie Sektor

Im Energiesektor wird CNC-Schleifen für Folgendes eingesetzt:

• Windkraftanlagen und Kernreaktoren: Entwicklung von Komponenten, die extremen Bedingungen standhalten und effizient funktionieren müssen.
• Stromerzeugungsanlagen: Sicherstellung der Zuverlässigkeit und Präzision der in der Energieerzeugung verwendeten Teile.

Forschung und Entwicklung

Im Forschungs- und Entwicklungssektor wird CNC-Schleifen eingesetzt für:

• Prototyp-KomponentenHerstellung von Versuchsteilen, die für Tests und Entwicklungen präzise Abmessungen erfordern.
• Innovative Anwendungen: Ermöglichung der Entwicklung neuer Technologien und Fortschritte in verschiedenen Bereichen.

Eisenbahnindustrie

Die Eisenbahnindustrie nutzt CNC-Schleifen für:

• Achsen und RadsätzeHerstellung und Instandhaltung von Bauteilen, die für Sicherheit und Leistung eine hohe Präzision erfordern.
• Haltbarkeit und Präzision: Sicherstellung der langfristigen Zuverlässigkeit von Schienenkomponenten.

Marine Industrie

In der Schifffahrtsindustrie ist CNC-Schleifen von entscheidender Bedeutung für:

• Motorteile und Propellerwellen: Herstellung von Komponenten, die den Anforderungen der Meeresumgebung standhalten und gleichzeitig Leistung und Langlebigkeit gewährleisten.
• Schiffskomponenten: Gewährleistung der für maritime Anwendungen notwendigen Präzision und Qualität.

Feinmechanik

Die Präzisionstechnik, ein Bereich, in dem Genauigkeit von größter Bedeutung ist, nutzt CNC-Schleifen für:

• Kundenspezifisch gefertigte Komponenten: Herstellung von Teilen, die spezifische Abmessungen und Oberflächenbeschaffenheiten erfordern.
• Hohe Genauigkeit und Verarbeitungsqualität: Erfüllung der strengen Anforderungen spezialisierter technischer Anwendungen.

Was sind die Vorteile des CNC-Schleifens?

CNC-Schleifmaschinen bieten eine Vielzahl von Vorteilen. Ihre Bedeutung ist vergleichbar mit der essenziellen Rolle des Wassers in der Natur: Sie bieten Vielseitigkeit, Präzision und Effizienz.

• Hohe Präzision und KonsistenzCNC-Schleifmaschinen zeichnen sich durch ihre Fähigkeit aus, außergewöhnlich präzise Abmessungen und Oberflächengüten zu liefern. Diese Genauigkeit wird über mehrere Teile hinweg konstant gehalten und gewährleistet so eine gleichbleibende Fertigungsqualität.
• Komplexe GeometrienDurch CNC-Schleifen lassen sich komplexe Formen und Merkmale realisieren, die mit manuellem Schleifen schwierig oder gar unmöglich wären. Diese Möglichkeit eröffnet neue Wege in Design und Fertigung und ermöglicht die Herstellung anspruchsvollerer und komplexerer Produkte.
• Automatisierter ProzessDie in der CNC-Schleiftechnik integrierte Automatisierung reduziert den Bedarf an manuellen Eingriffen. Dies führt zu einer höheren Betriebseffizienz und einer deutlichen Senkung der Lohnkosten. Die Automatisierung ermöglicht zudem kürzere Produktionszeiten und steigert so die Gesamtproduktivität.
• ReproduzierbarkeitEine der herausragenden Eigenschaften des CNC-Schleifens ist seine Wiederholgenauigkeit. Die Maschinen können Teile mit hoher Präzision reproduzieren und eignen sich daher ideal für große Produktionsserien, bei denen Konsistenz entscheidend ist.
• VielseitigkeitCNC-Schleifmaschinen können eine Vielzahl von Materialien bearbeiten, von Metallen über Kunststoffe bis hin zu Keramik. Diese Vielseitigkeit macht sie in Branchen, die mit unterschiedlichen Materialien arbeiten, unverzichtbar.
• AnpassungDie CNC-Systeme sind einfach programmierbar und ermöglichen so kundenspezifische Schleifaufgaben. Dank dieser Anpassungsfähigkeit können auch einzigartige und spezielle Designs realisiert werden, was ein hohes Maß an Flexibilität in der Fertigung gewährleistet.
• Reduzierter AbfallPräzisionsschleifen minimiert Materialverluste. Durch das Schleifen von Materialien nach exakten Vorgaben trägt das Verfahren zu Kosteneffizienz und Nachhaltigkeit bei und reduziert die Umweltbelastung der Fertigung.
• SicherheitDie Automatisierung beim CNC-Schleifen verringert das Risiko von Bedienungsunfällen, die beim manuellen Schleifen häufig vorkommen. Diese Sicherheitsfunktion ist von entscheidender Bedeutung, da sie ein sichereres Arbeitsumfeld gewährleistet und somit die Wahrscheinlichkeit von Verletzungen und damit verbundenen Kosten reduziert.

Was kostet CNC-Schleifen?

CNC-Schleifen, ein unverzichtbarer Prozess in der modernen Fertigung, verursacht Kosten, die von verschiedenen Faktoren beeinflusst werden. Ähnlich wie man die Tiefe eines Flusses kennt, bevor man hineinspringt, ist das Verständnis der Kostenstruktur des CNC-Schleifens für fundierte Entscheidungen in der Fertigung unerlässlich.

Kostenfaktoren im Überblick

Die Kosten für CNC-Schleifen sind nicht fix, sondern schwanken je nach verschiedenen Schlüsselfaktoren. Dazu gehören die Komplexität des Werkstücks, das zu schleifende Material und die erforderliche Präzision.

• Komplexität des DesignsKompliziertere Designs erfordern längere Bearbeitungszeiten und gegebenenfalls anspruchsvollere Ausrüstung, was die Kosten erhöhen kann.
• MaterialhärteHärtere Materialien können Schleifscheiben schneller verschleißen lassen, was zu häufigerem Austausch und höheren Kosten führt.
• PräzisionsanforderungenHöhere Präzision erfordert mehr Zeit und feinere Ausrüstung, was sich auf die Gesamtkosten auswirkt.
• Maschinenbetriebskosten: Beinhaltet Stromverbrauch, Wartung und Lebensdauer der Schleifscheibe und anderer Komponenten.
• ArbeitskostenFür das CNC-Schleifen sind qualifizierte Bediener und Programmierer unerlässlich, und ihr Fachwissen schlägt sich in den Kosten nieder.

Was kostet eine CNC-Schleifmaschine?

Die Kosten einer CNC-Schleifmaschine sind ein entscheidender Kostenfaktor beim CNC-Schleifen. Hier ein Überblick über die Preise:

• EinsteigermaschinenEinfache CNC-Schleifmaschinen sind bereits ab etwa 10,000 US-Dollar erhältlich.
• Mittelklasse-Maschinen: Fortgeschrittenere CNC-Schleifmaschinen, die eine höhere Präzision und mehr Funktionen bieten, können zwischen 50,000 und 200,000 US-Dollar kosten.
• High-End-MaschinenHochwertige CNC-Schleifmaschinen, die für höchste Präzision und Effizienz bei komplexen Aufgaben entwickelt wurden, können über 500,000 US-Dollar kosten.

Wie lange dauert das CNC-Schleifen in der Regel?

Die Dauer des CNC-Schleifens variiert stark und hängt von verschiedenen Faktoren ab. Einfache Schleifvorgänge können wenige Minuten pro Teil dauern. Komplexere Aufgaben können je nach Komplexität mehrere Stunden in Anspruch nehmen.

Faktoren, die die Mahldauer beeinflussen

Mehrere Faktoren beeinflussen die Dauer des CNC-Schleifens, darunter:

• Komplexität des TeilsKomplexe Formen mit detaillierten Merkmalen erfordern mehr Zeit für ein präzises Schleifen.
• Art des MaterialsHärtere Materialien können den Schleifprozess verlangsamen.
• Größe des TeilsGrößere Teile benötigen mehr Zeit zum Schleifen, da sie eine größere Oberfläche haben.
• Gewünschte Oberflächenbeschaffenheit und Toleranzen: Um feinere Oberflächen und engere Toleranzen zu erzielen, verlängert sich in der Regel die Schleifzeit.
• MaschinenfähigkeitenDie Effizienz und Geschwindigkeit der CNC-Schleifmaschine spielen ebenfalls eine Rolle bei der Bestimmung der benötigten Zeit.

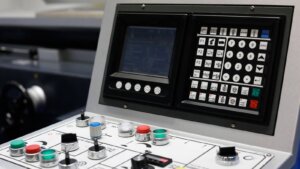

Welche Konstruktions- und Betriebstipps gibt es für den Einsatz einer CNC-Schleifmaschine?

Die Konstruktionsphase spielt eine entscheidende Rolle für den Erfolg des Endprodukts. Hier sind einige praktische Tipps zur Optimierung Ihres CNC-Schleifprozesses:

• Materialeigenschaften verstehen: Wählen Sie Schleifscheiben und Parameter basierend auf dem zu bearbeitenden Material unter Berücksichtigung von Faktoren wie Härte und Wärmeempfindlichkeit.
• Nutzen Sie CNC-Software und -ProgrammeNutzen Sie fortschrittliche CNC-Software für eine präzise Steuerung des Schleifprozesses. Dies umfasst die Auswahl der richtigen Schleifbahnen, Drehzahlen und Vorschübe für optimale Ergebnisse.
• Präzision im Design priorisierenZiel ist es, präzise und wiederholbare Designs zu entwickeln, um eine gleichbleibende Qualität über alle Produktionsläufe hinweg zu gewährleisten.
• Berücksichtigen Sie die Zugänglichkeit von Werkzeugen: Bei der Konstruktion der Bauteile wird auf die Zugänglichkeit für Werkzeuge geachtet, um komplexe Einrichtungs- und Werkzeugwechsel zu vermeiden, die Zeitaufwand und Kosten erhöhen können.
• Optimierung für Kühlung: Integrieren Sie in Ihre Konstruktion Merkmale, die eine effektive Kühlung ermöglichen, welche für die Aufrechterhaltung der Maßgenauigkeit und die Vermeidung von Beschädigungen am Bauteil oder Werkzeug von entscheidender Bedeutung ist.
• Vermeiden Sie scharfe Ecken und komplizierte Details.Wenn möglich, sollten die Teile so konstruiert werden, dass sie weniger scharfe Ecken und komplizierte Details aufweisen, da diese schwierig zu schleifen sind und möglicherweise komplexere Werkzeuge erfordern.
• Regelmäßige Wartung der AusrüstungCNC-Schleifmaschinen müssen regelmäßig gewartet werden, um Präzision und Effizienz zu gewährleisten. Dazu gehören regelmäßige Kalibrierung und Inspektion.
• Feedback und AnpassungenNutzen Sie das Feedback aus dem Schleifprozess, um notwendige Anpassungen im Design für die zukünftige Produktion vorzunehmen und so Effizienz und Qualität zu steigern.

Fazit

CNC-Schleifen ist ein Beweis für den menschlichen Erfindungsgeist im Bereich der Präzisionsbearbeitung, ähnlich wie Wasser in der Natur die Essenz der Anpassungsfähigkeit und des Lebensunterhalts verkörpert.

Wer die Vorteile von CNC-Schleifmaschinen nutzt, deren Kostenstruktur versteht, den Zeitaufwand berücksichtigt und praktische Konstruktionstipps anwendet, kann die Qualität und Effizienz seiner Fertigungsprozesse deutlich verbessern.

Jeder Ingenieur und Hersteller sollte sich stets bewusst sein, dass jeder Schritt – von der Konstruktion bis zur Ausführung – entscheidend für höchste Präzision und Perfektion in jedem Projekt ist. Unternehmen, die hochpräzise Oberflächenbearbeitung benötigen, profitieren von CNC-Schleifdienstleistungen , die enge Toleranzen und eine gleichbleibende Oberflächenqualität bei kritischen Bauteilen gewährleisten.
